Pembangunan fasilitas gudang industri di kawasan MM2100 Industrial Town, Cibitung, Bekasi. Menggunakan boltless metal roofing dan konstruksi baja struktural modern. Dilengkapi kantor 2 lantai, area gudang dalam, canopy, pos jaga, ruang pompa + hydrant, roller dock, pintu sliding baja, toilet & wastafel, serta sistem drainase dengan perbaikan bak kontrol.
Spesifikasi Material
Atap
- Jenis
- Zincalume (Z/A type)
- Rangka atap
- Baja WF 400.200
- Gording
- C 200 × 75
Dinding / Tembok
- Cladding
- Spandek transparan (skylight)
- Dinding pasangan
- Bata hebel + roster (ventilasi)
Struktur Utama
- Kolom
- WF 400 × 200 / H-Beam 350 × 350
- Kolom gable
- WF 100 × 200
- Balok
- WF 400.200
Detail Site Plan
- No. Gambar
- A-001 (Site Plan)
- Skala
- 1:500
- Luas Site
- 160 × 60 m (≈9.600 m²)
- Area Gudang Utama
- 128 × 44 m (≈5.632 m²)
- Jalan Akses
- JL. Selayar II — MM2100 (GSB)
- Level Gudang Utama
- ±0.00 (area sekitar −0.300)
- Sumbu Grid
- A–I × 1–14 (modul 5–10 m)
- Fasilitas & Ruang
- Office, R. Meeting, Lobby, Canteen, Pantry, Musholla, Pump Room, Genset, Pos Jaga (Guard House), Canopy Motor
- Drainase
- Saluran SD/RD/ED + kemiringan 3°–10°
- Putar Balik (Turning)
- R 6.000 mm

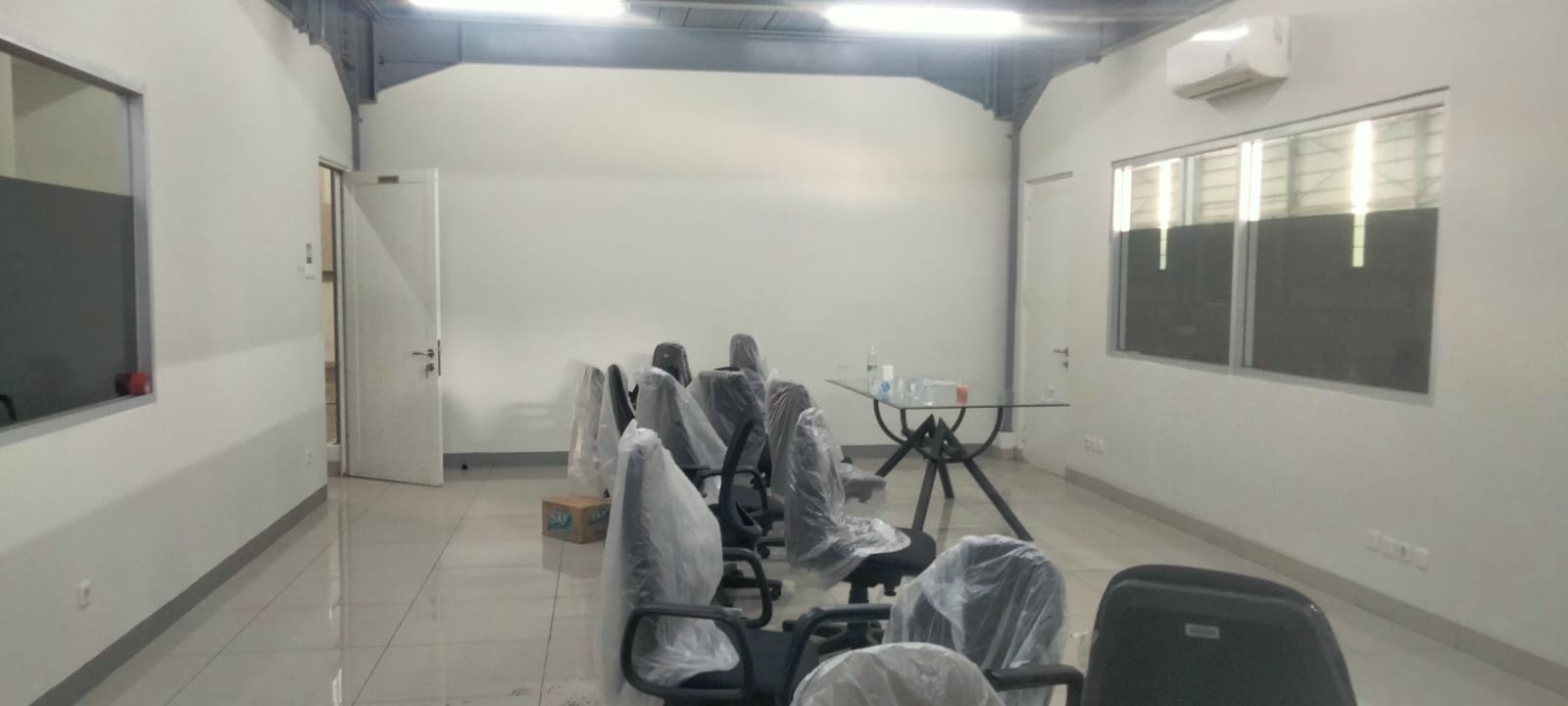

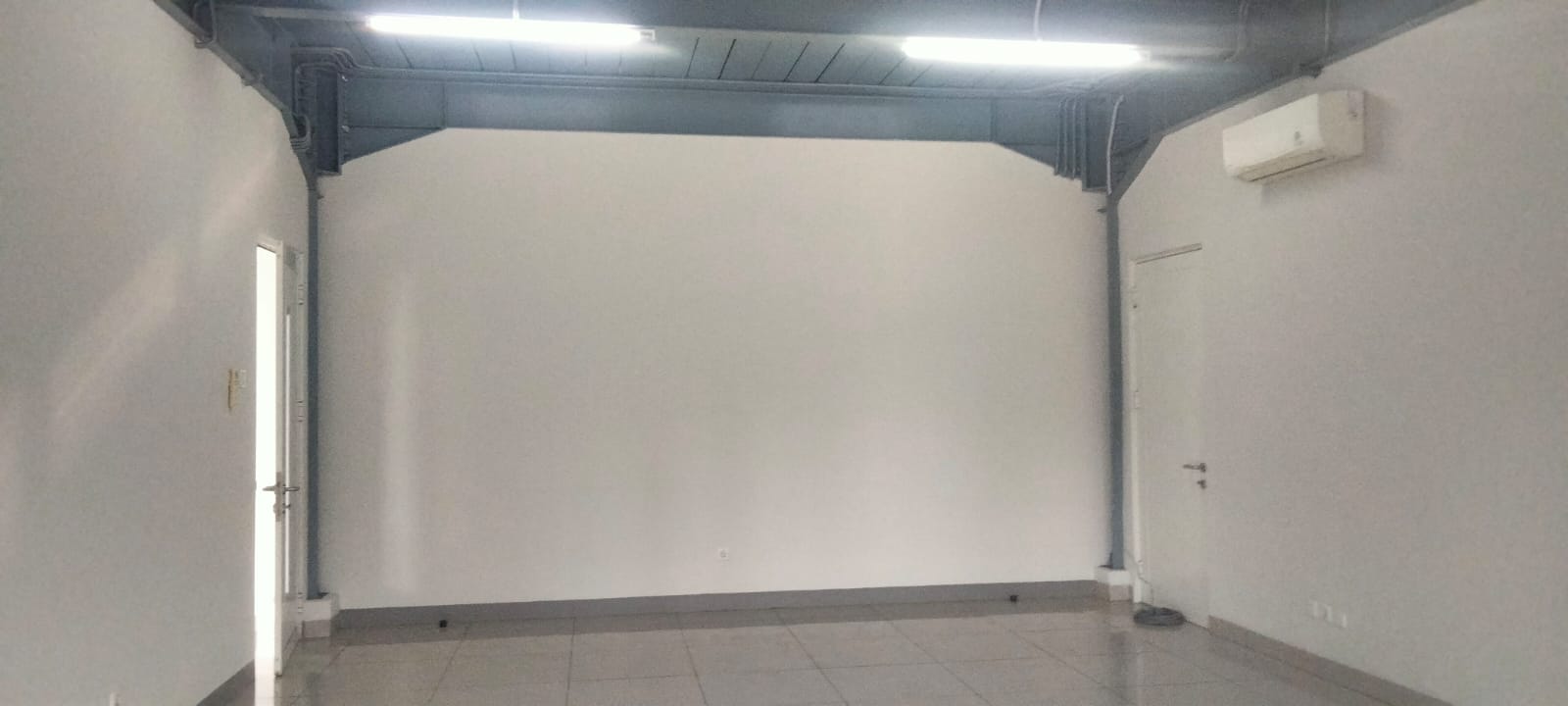

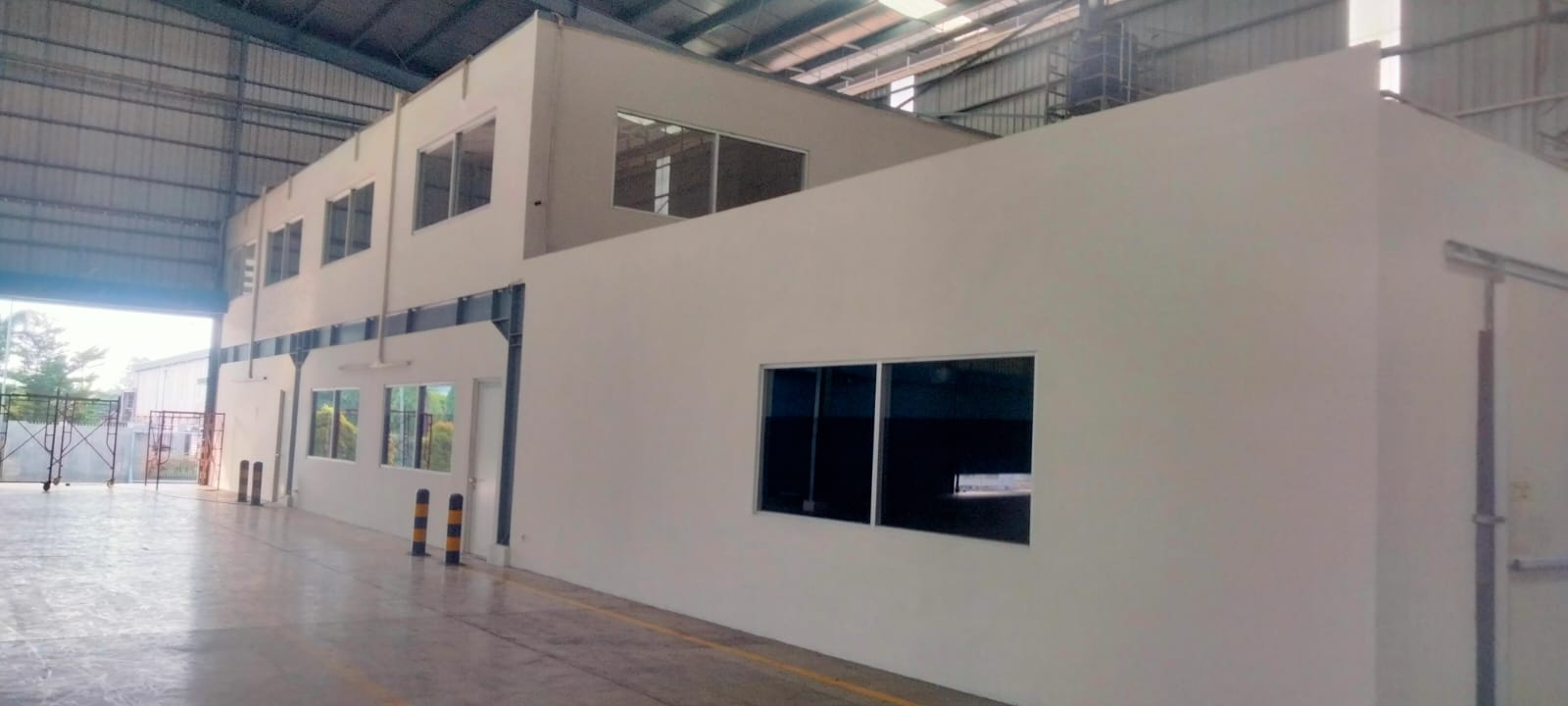

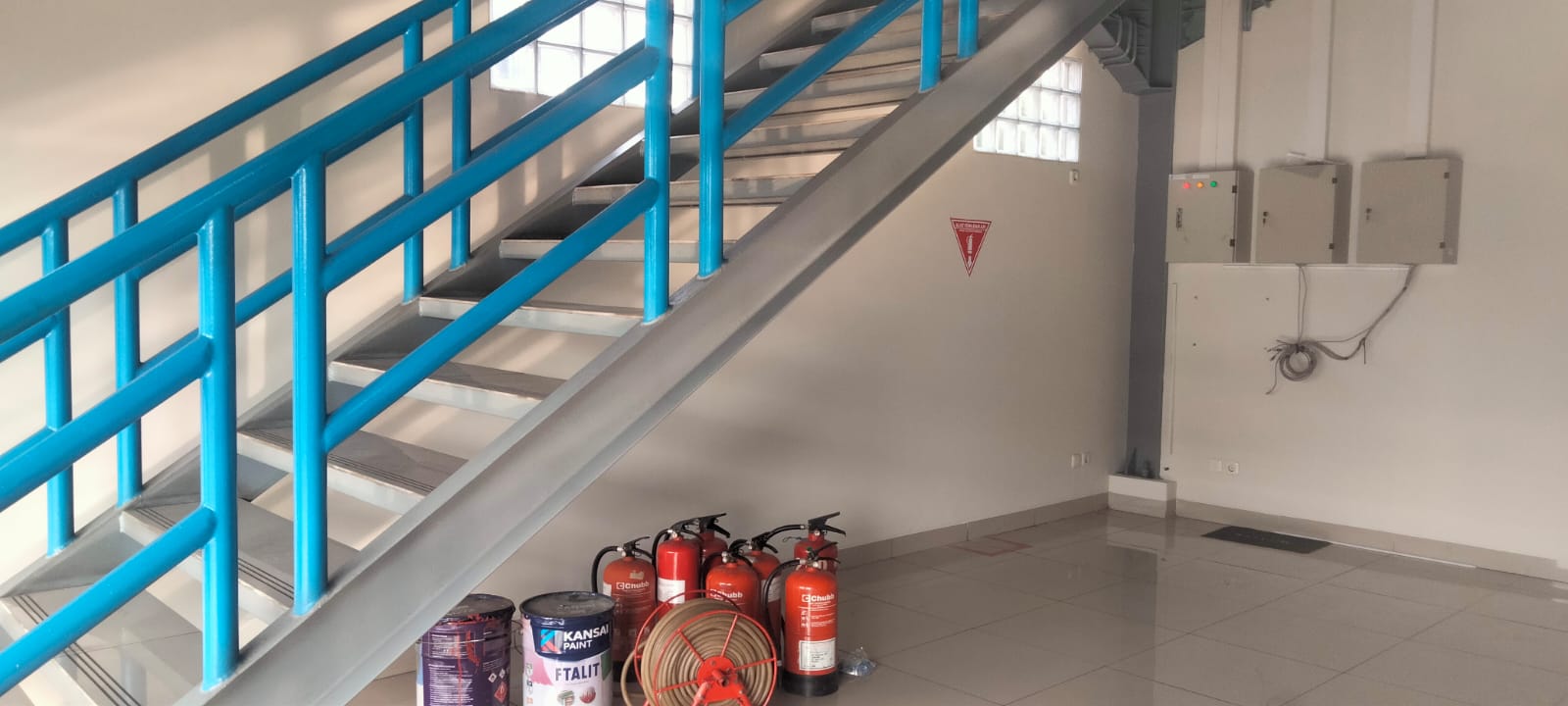

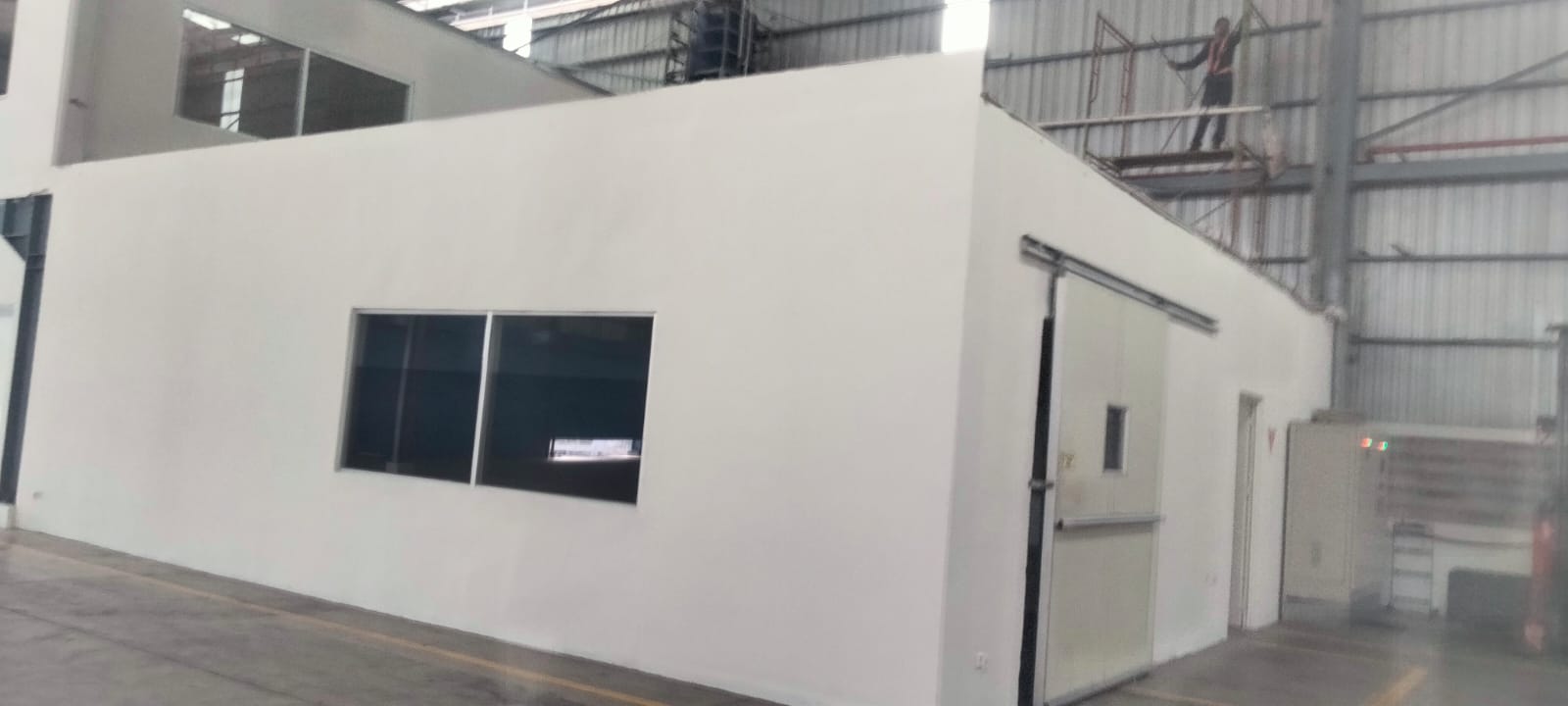

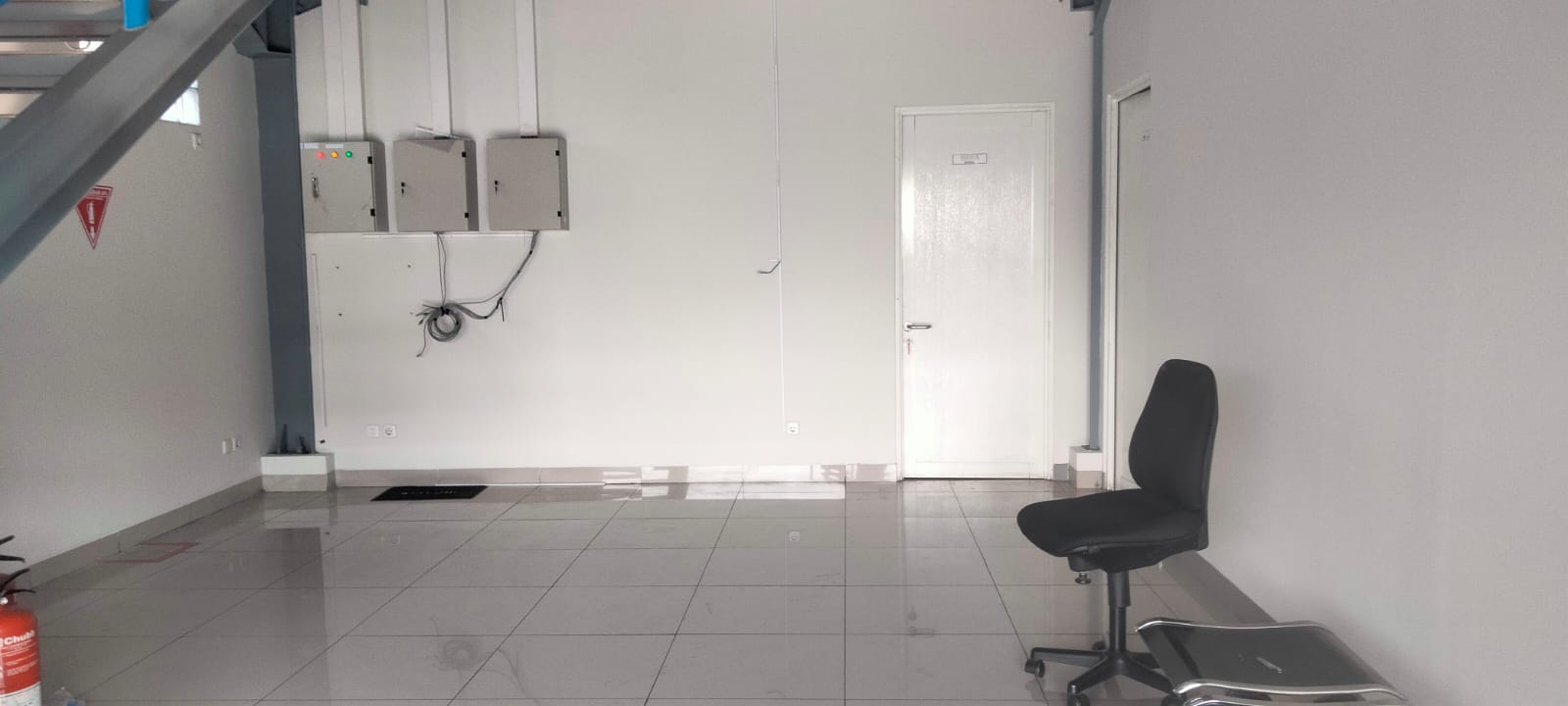

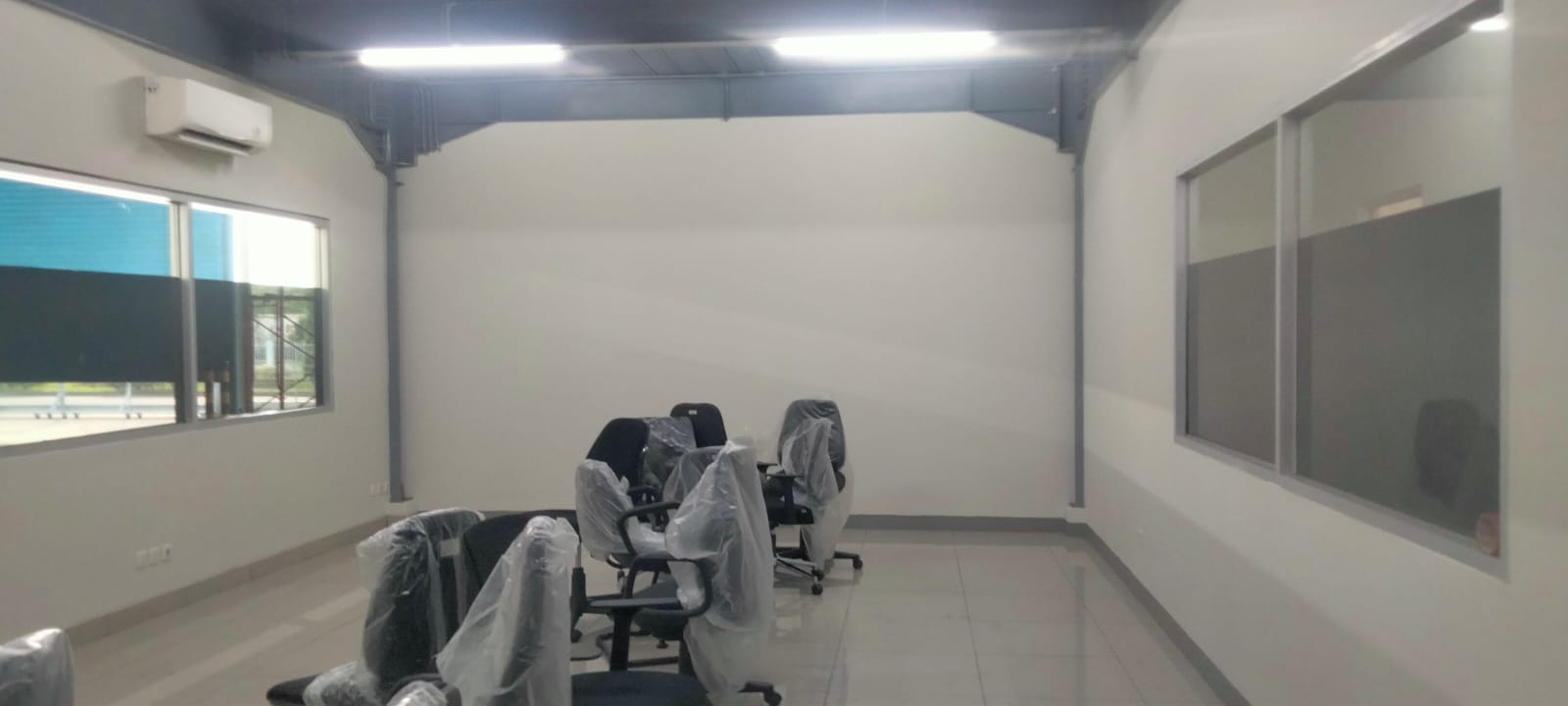

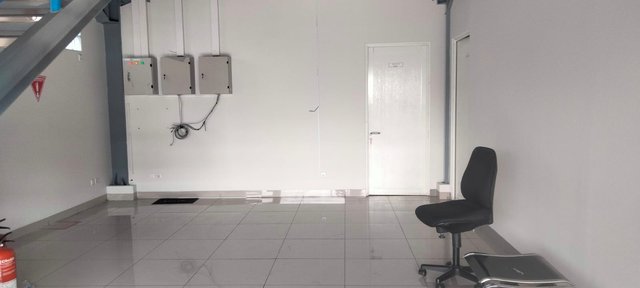

Kantor Lt 1 (8 foto)

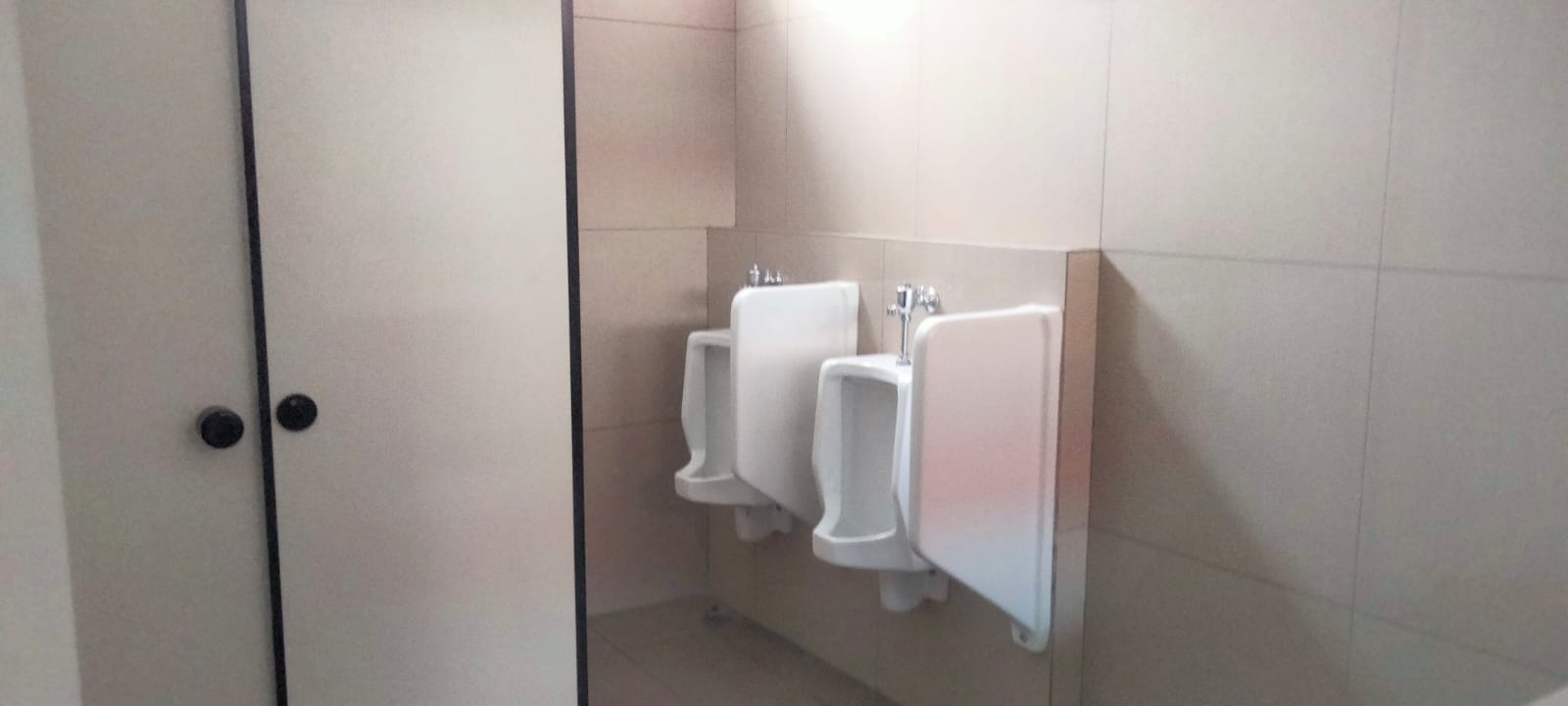

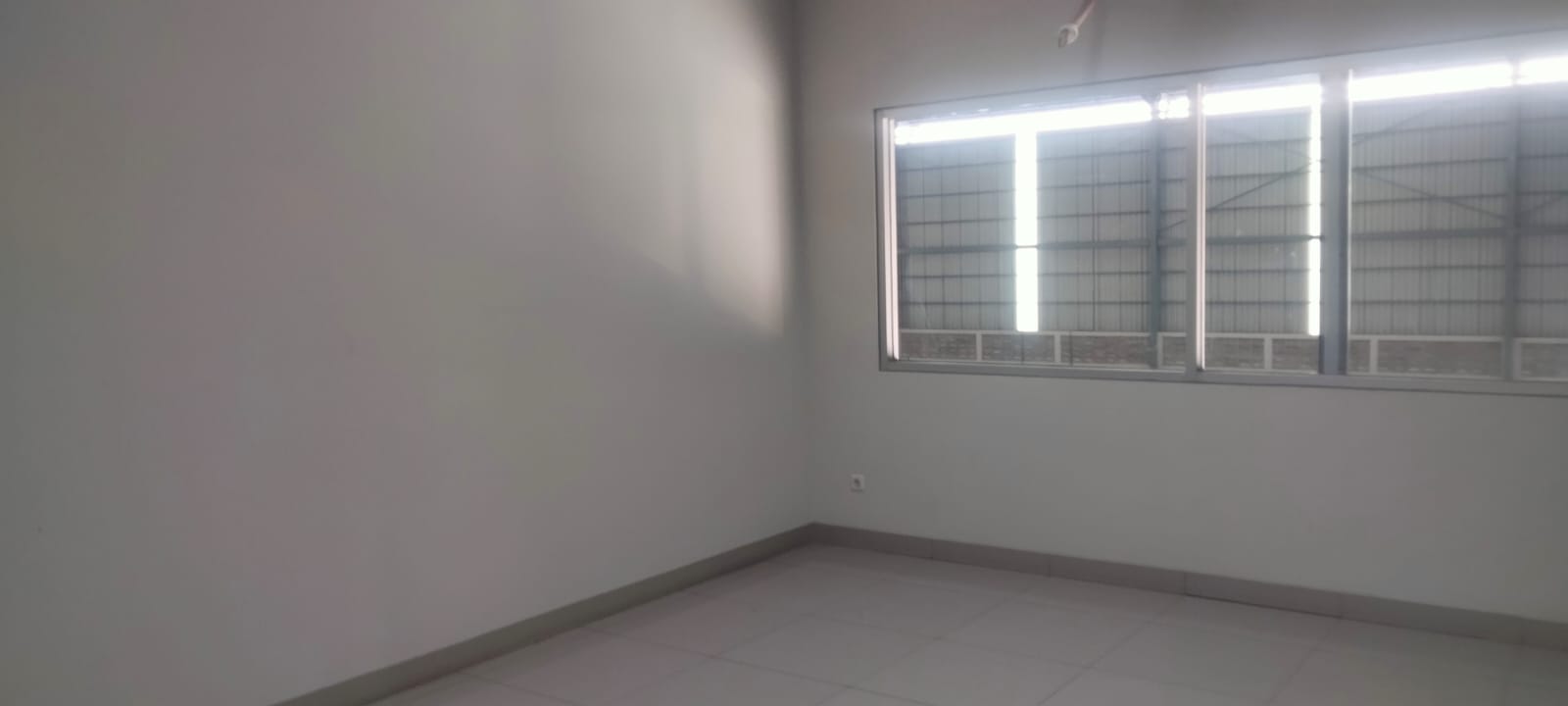

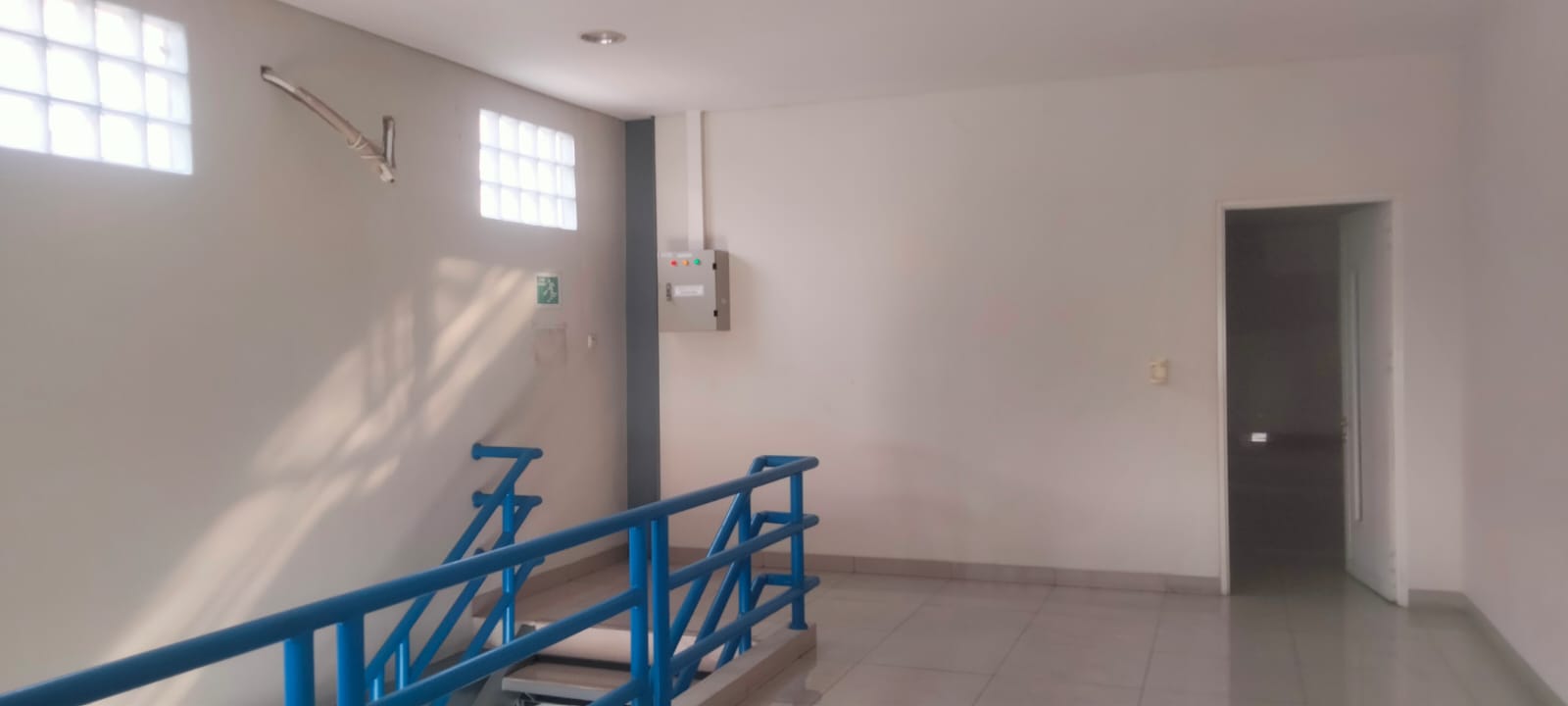

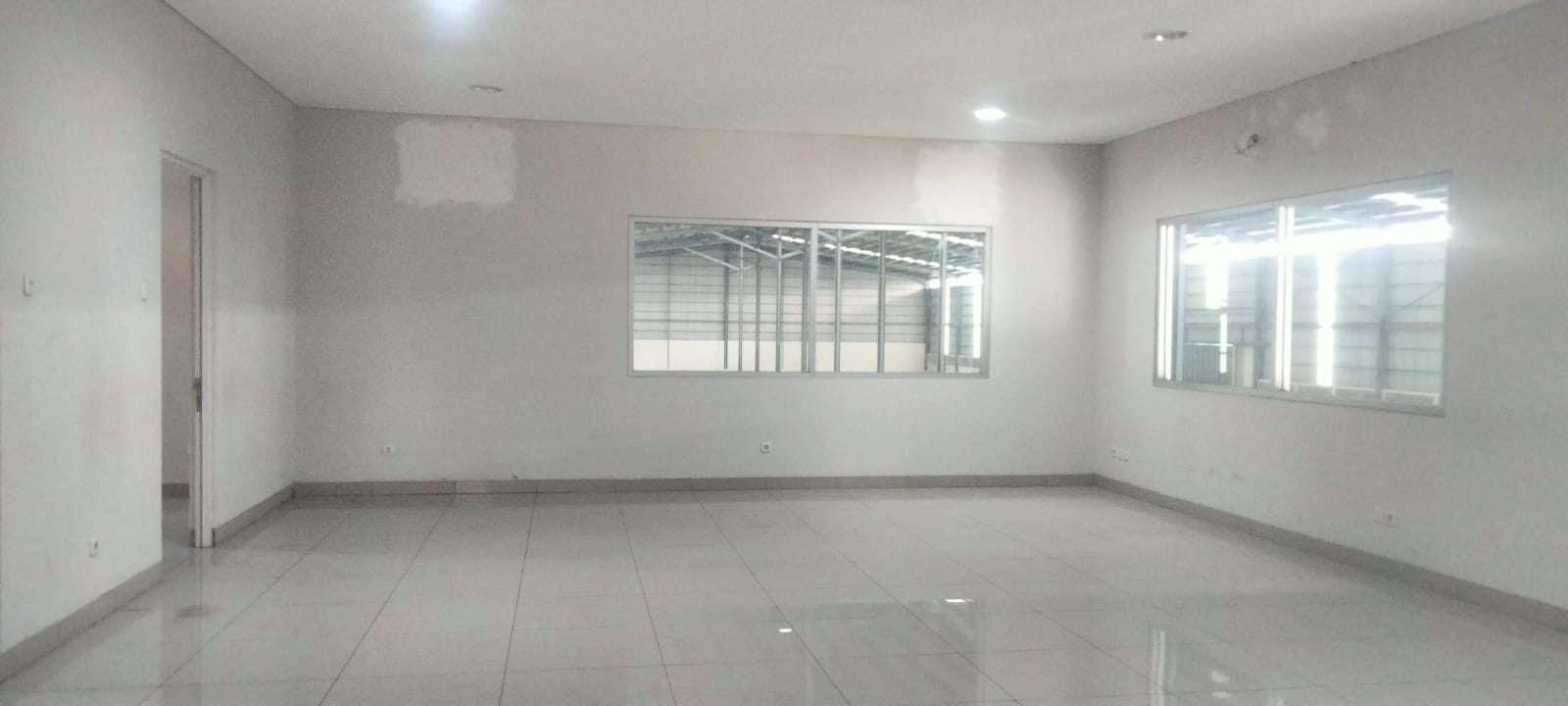

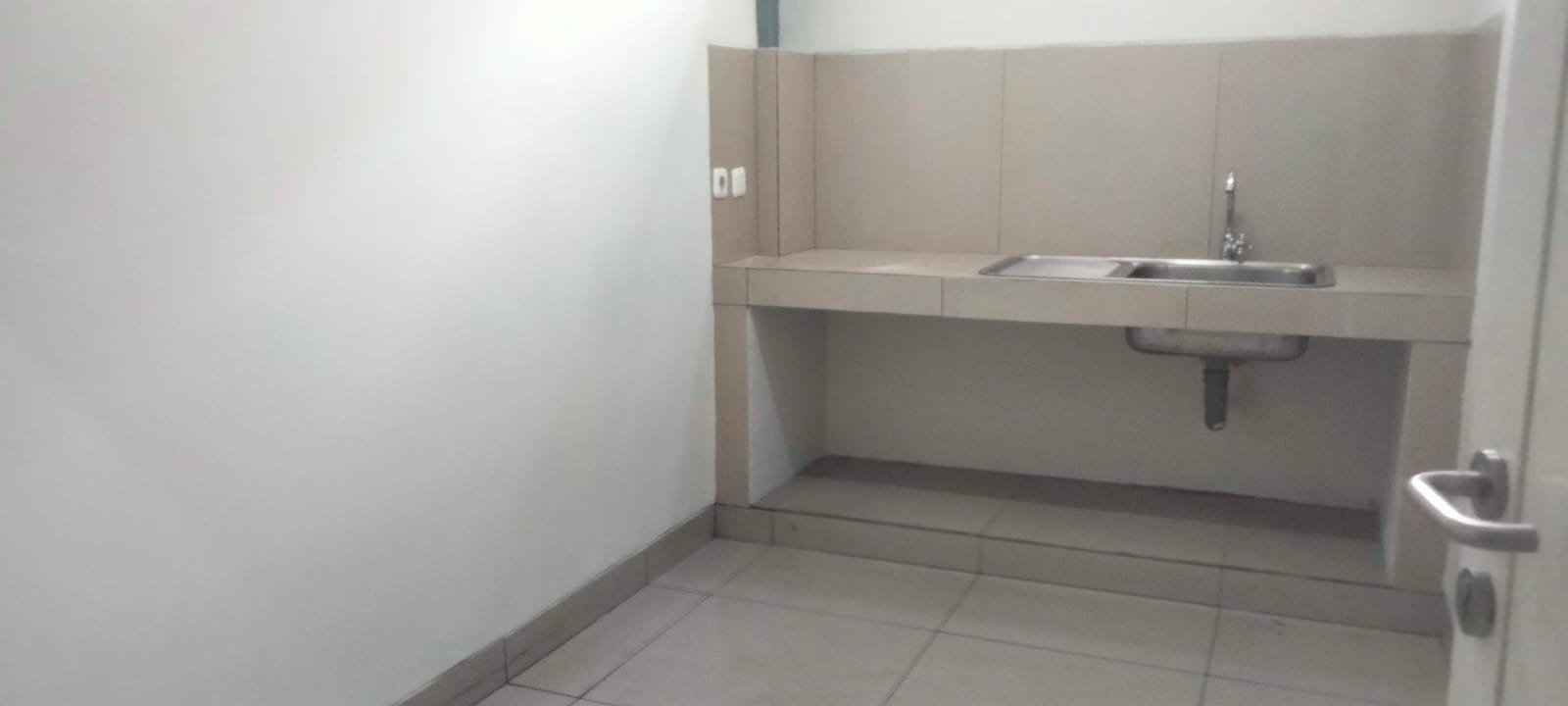

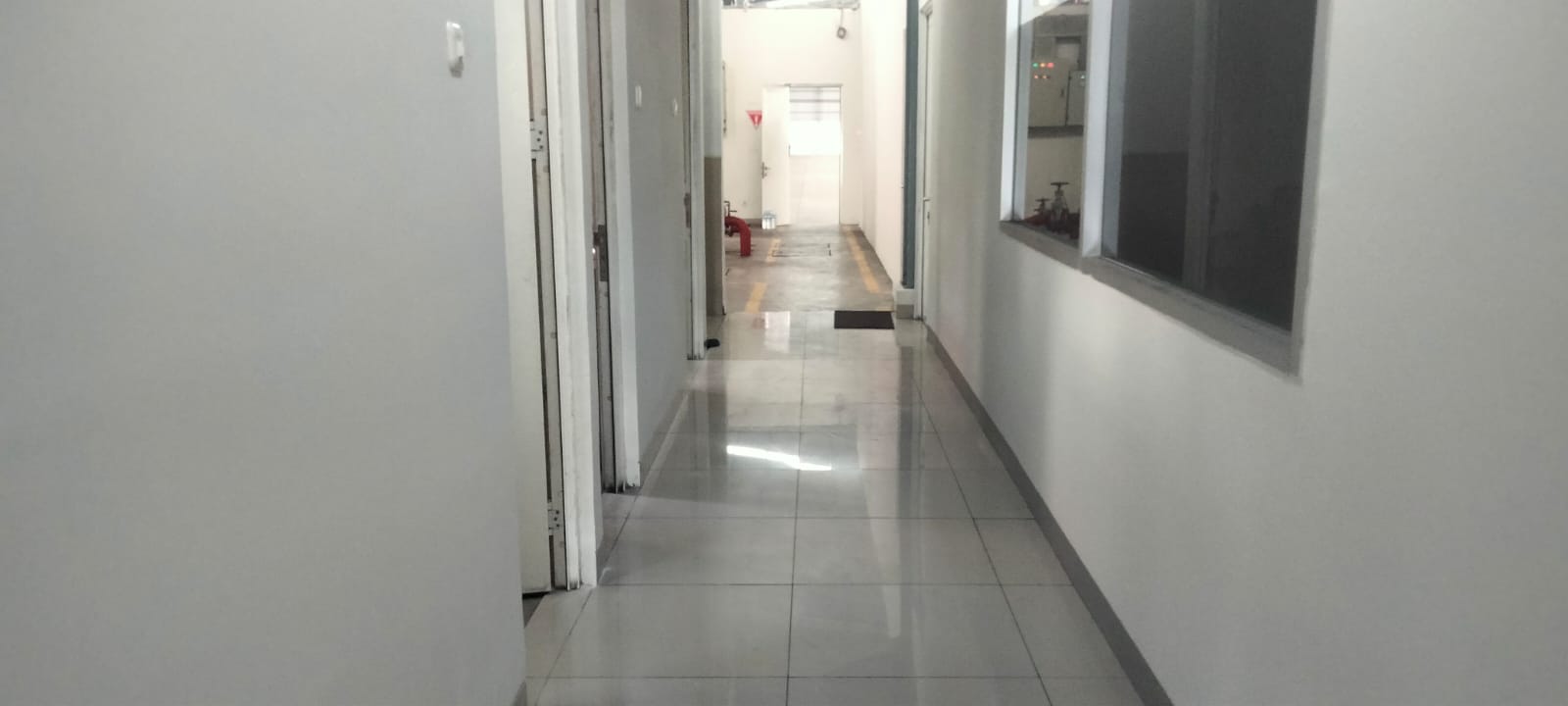

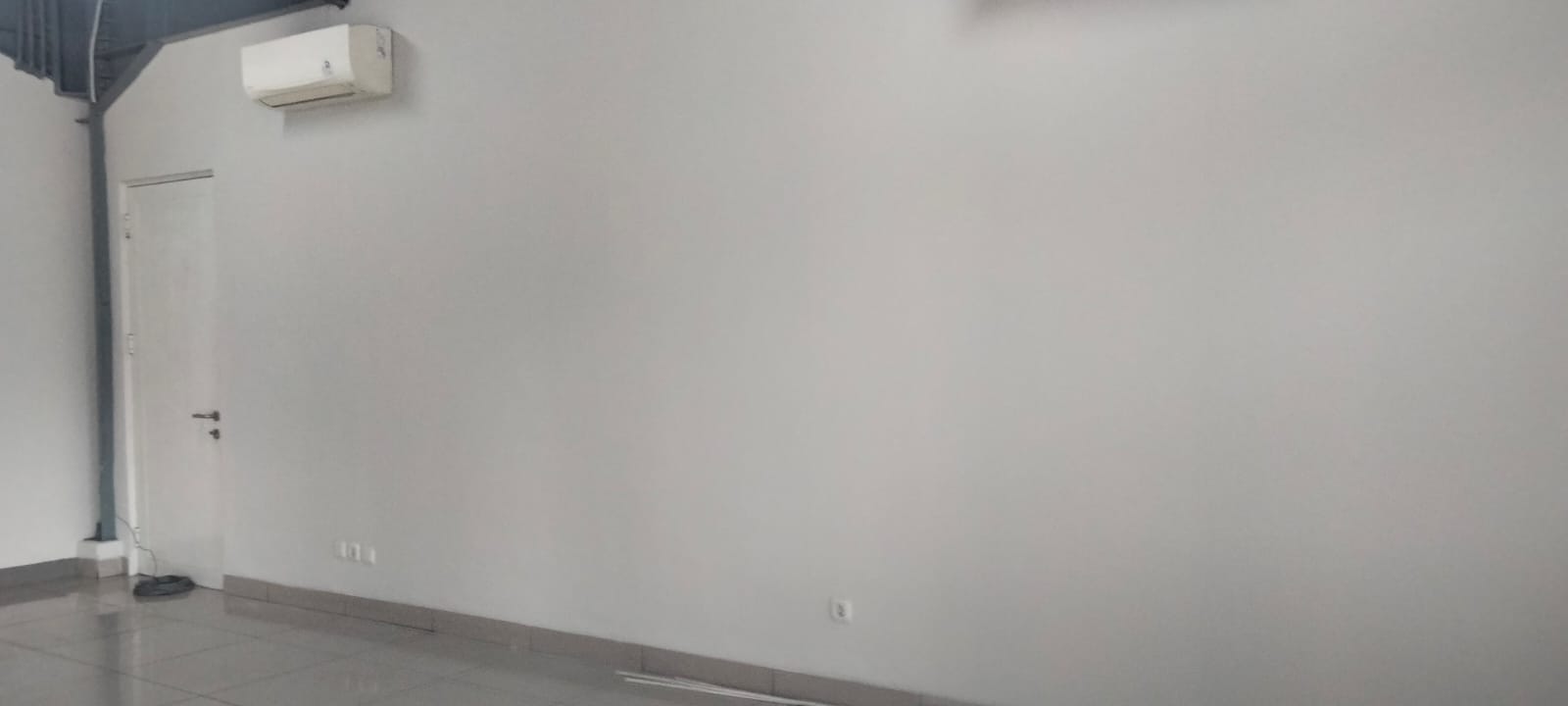

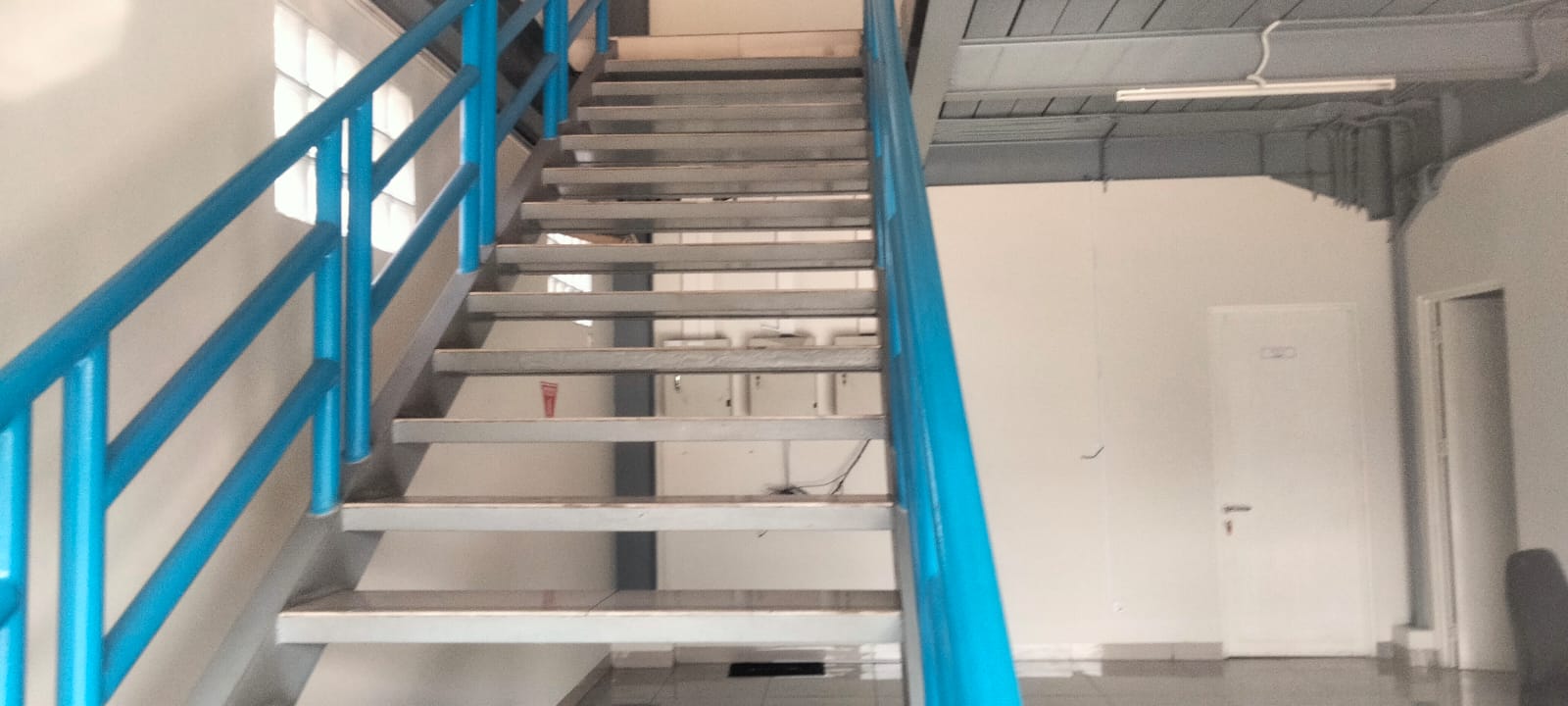

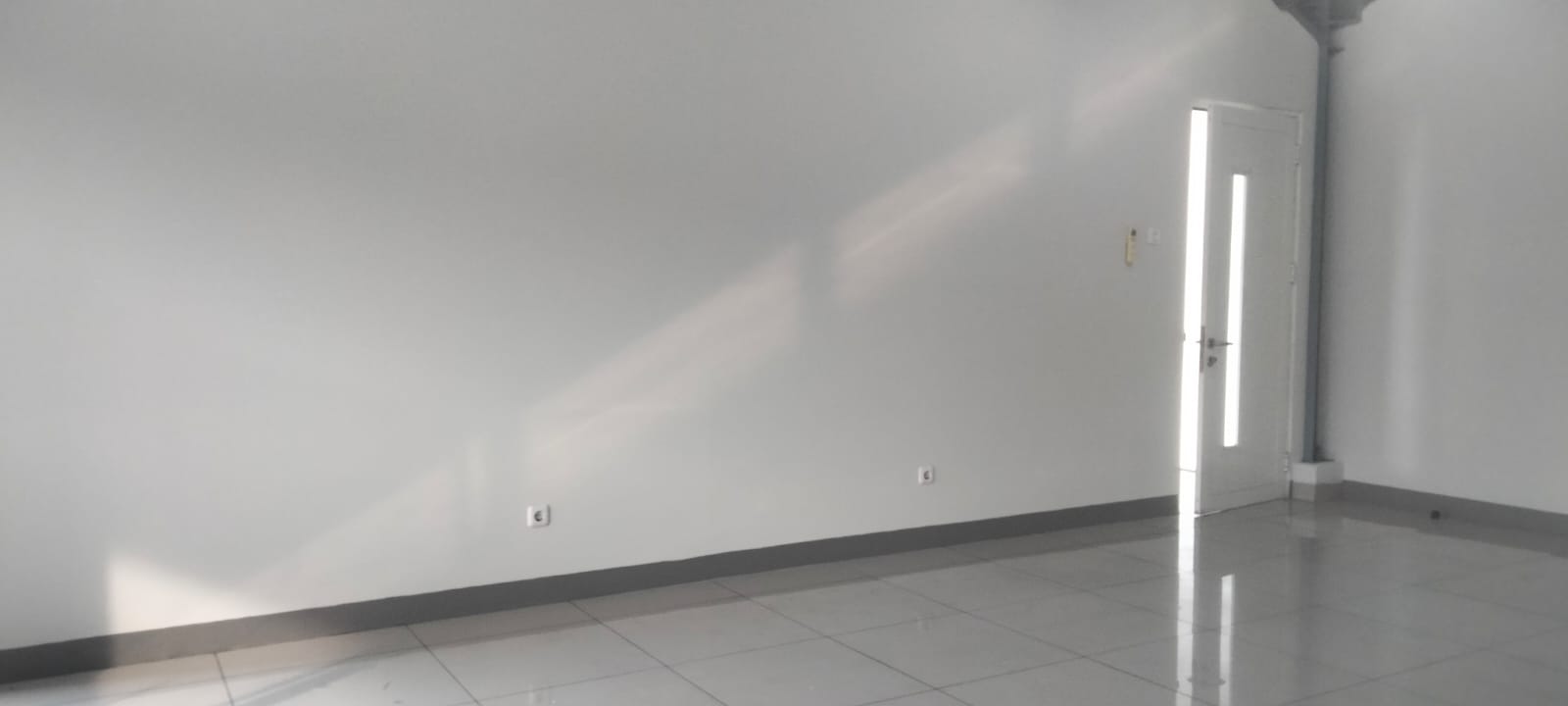

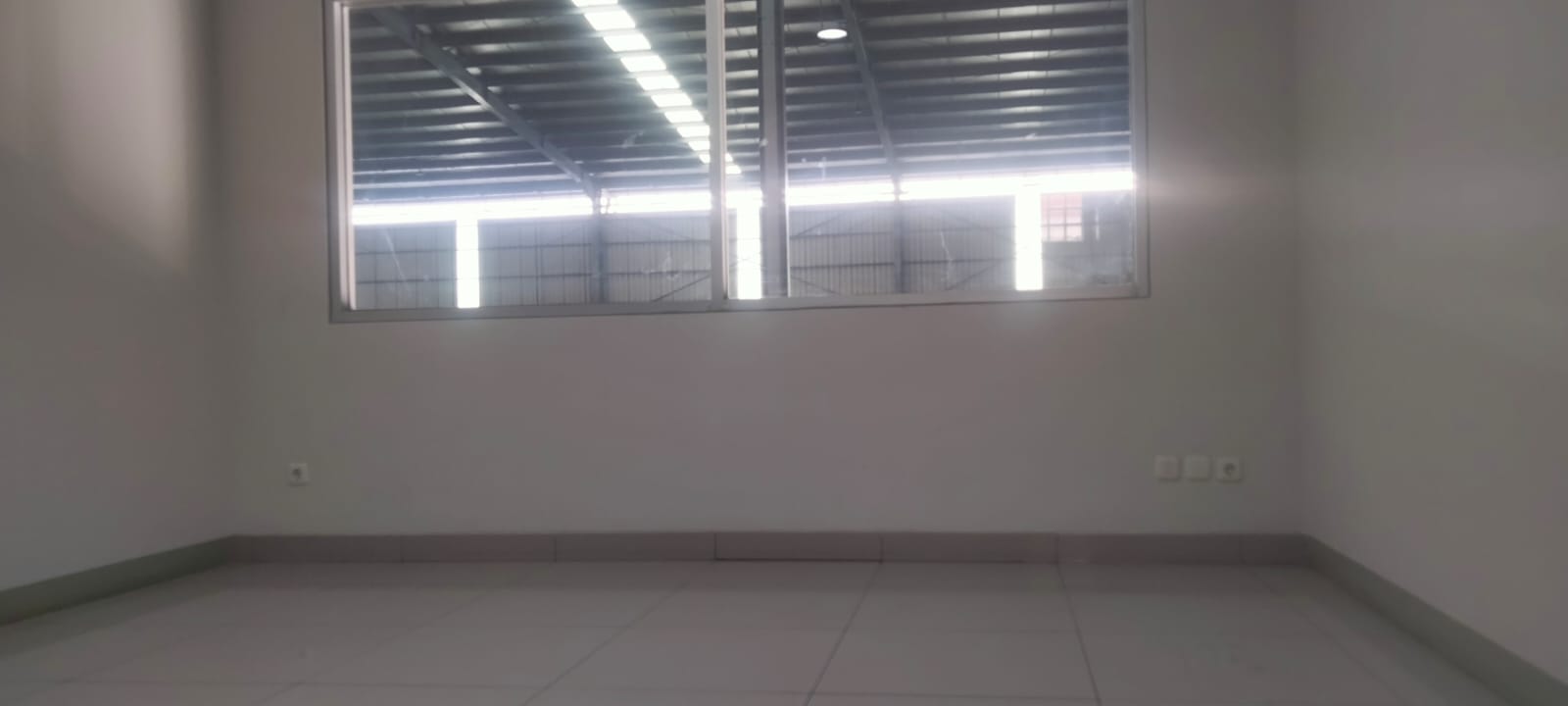

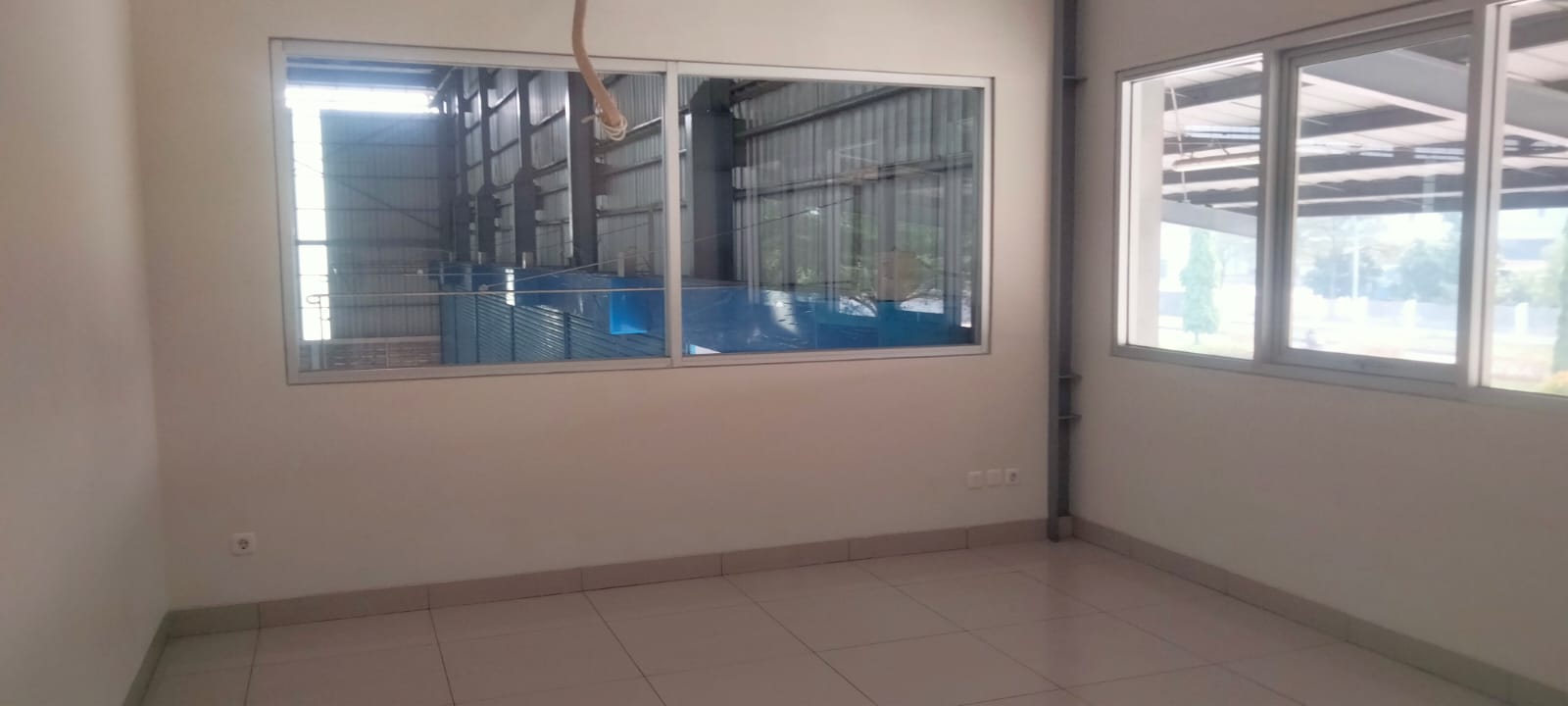

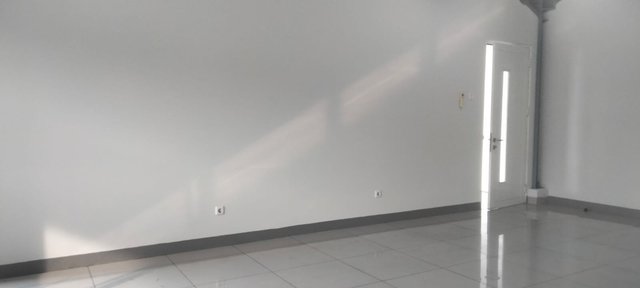

Kantor Lt 2 (11 foto)

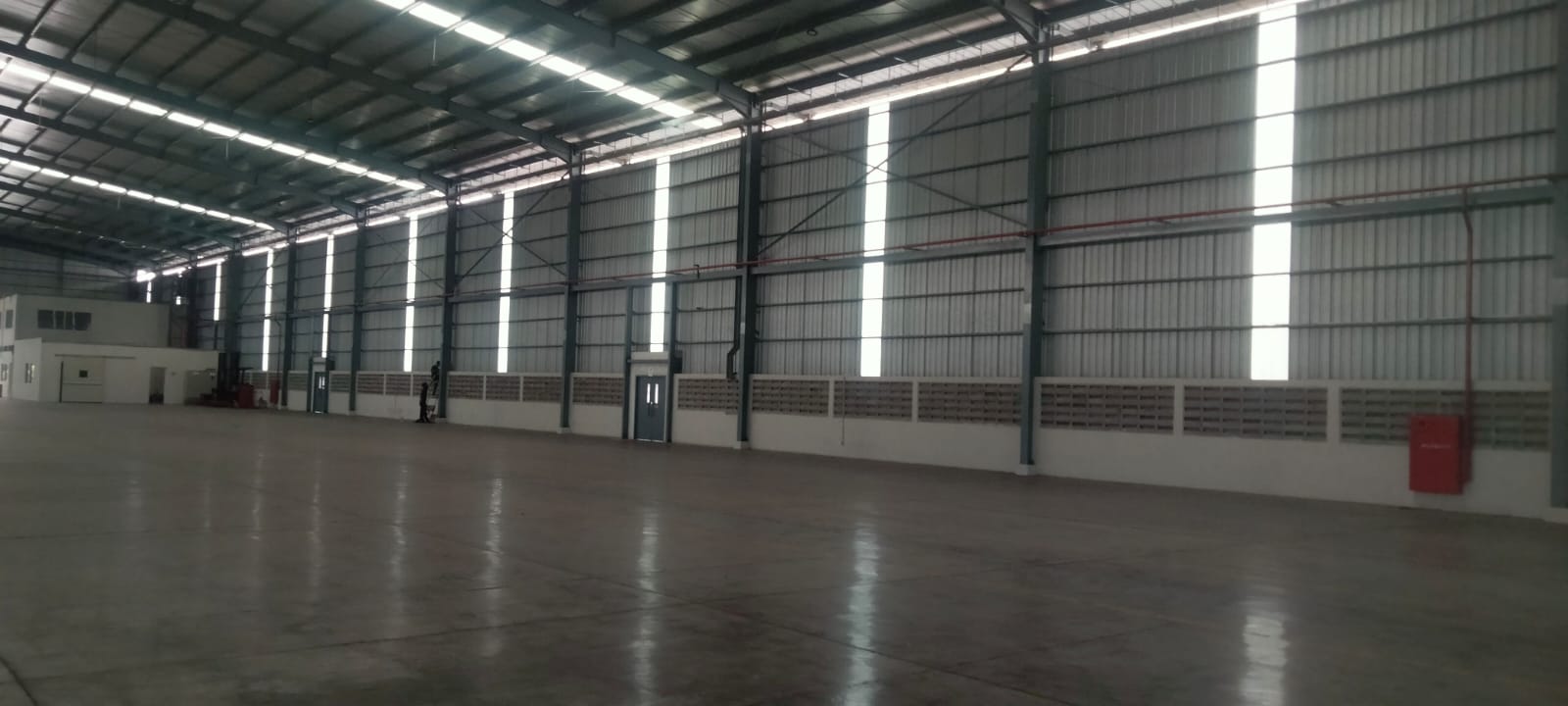

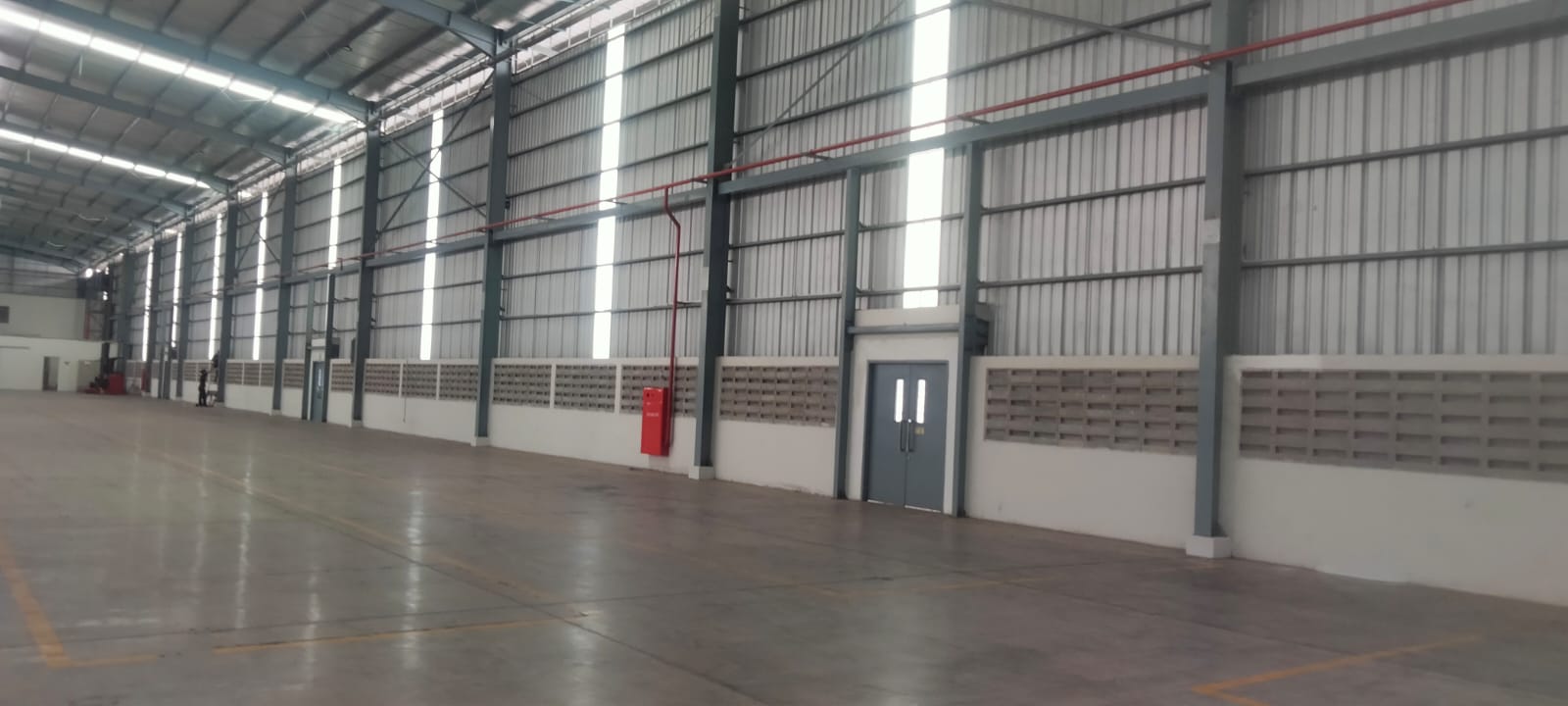

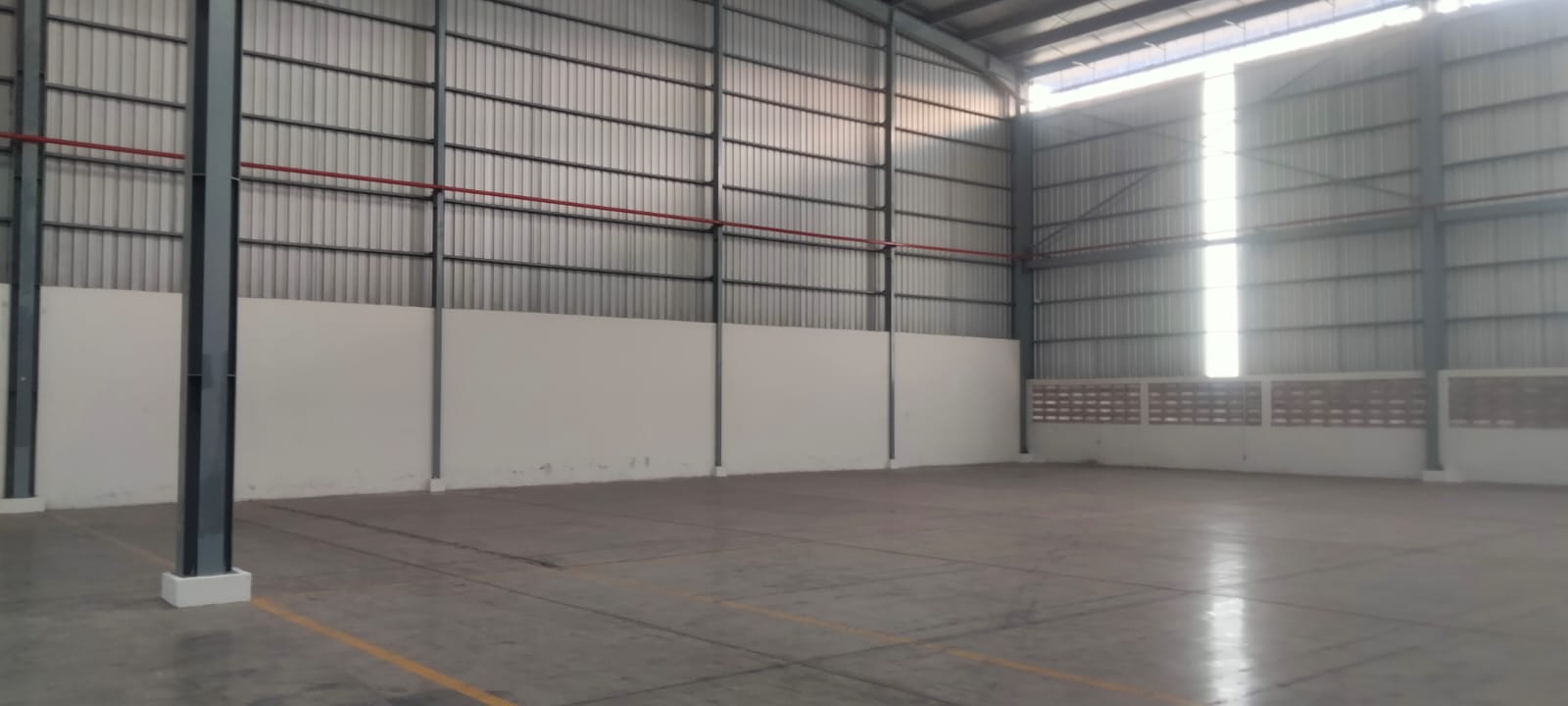

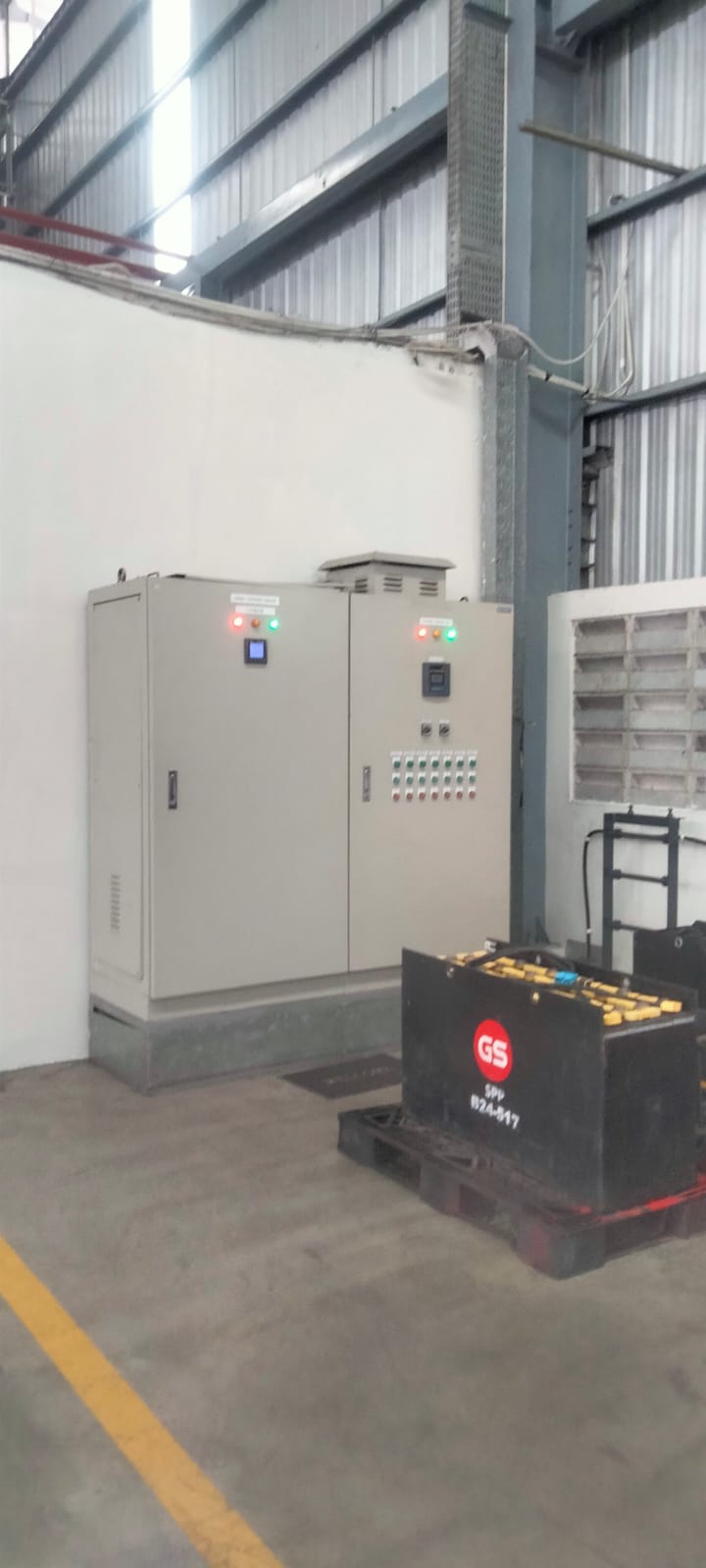

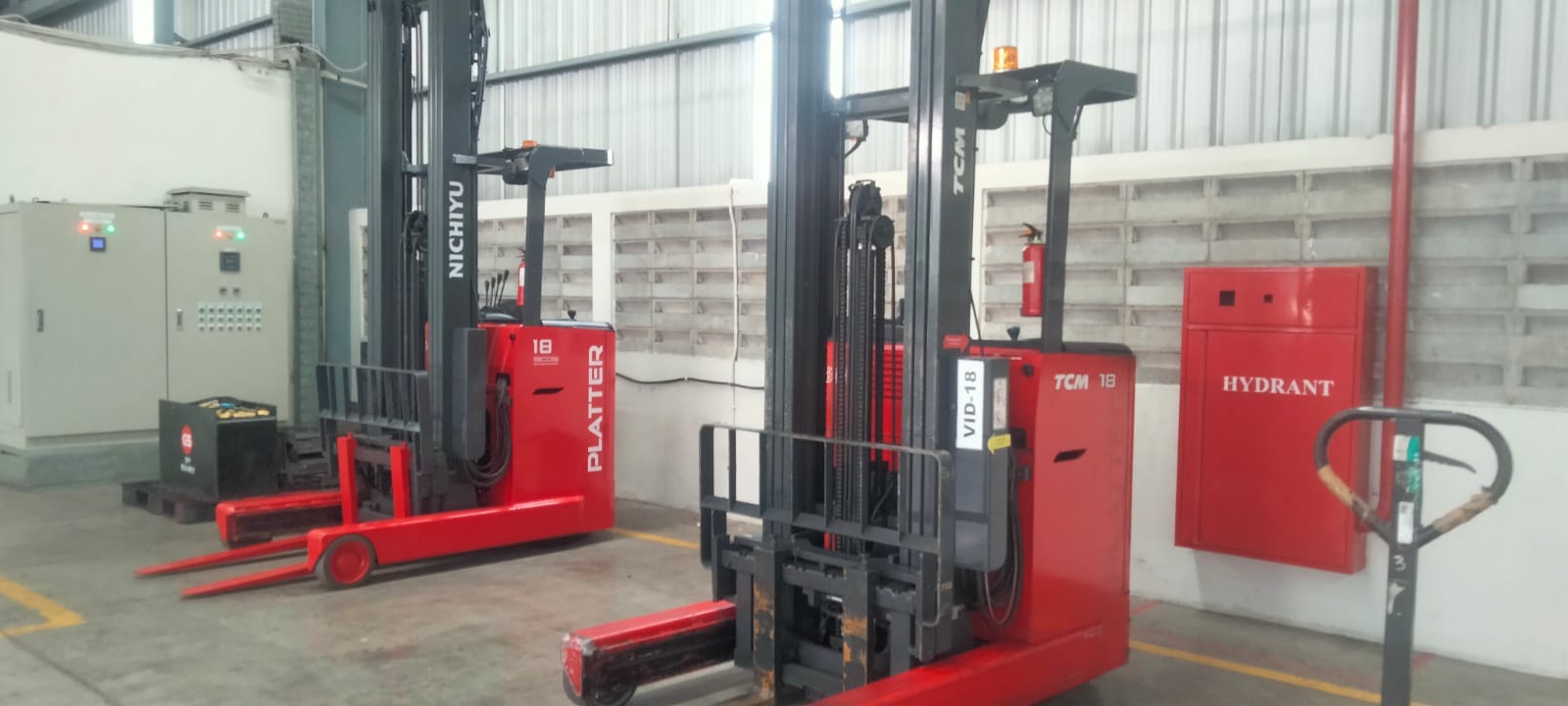

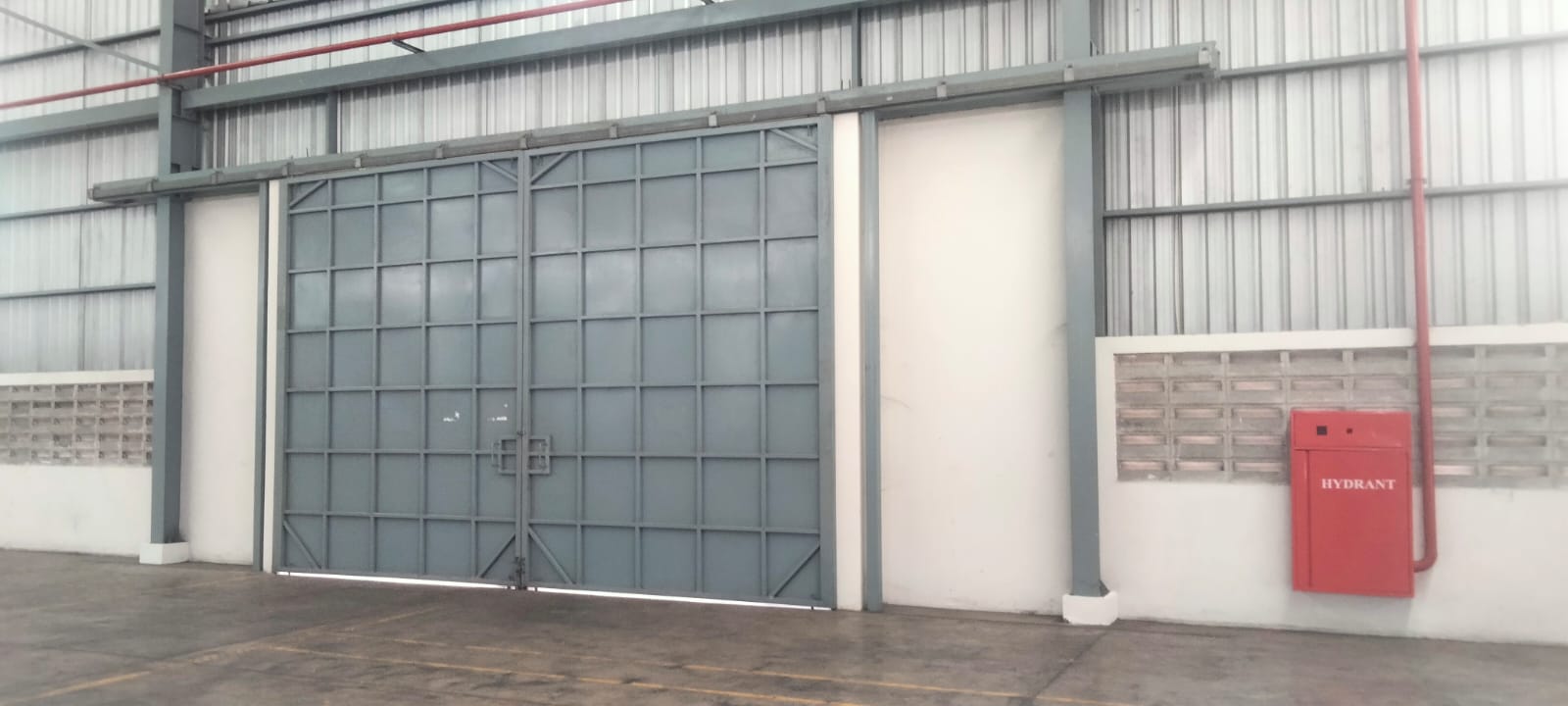

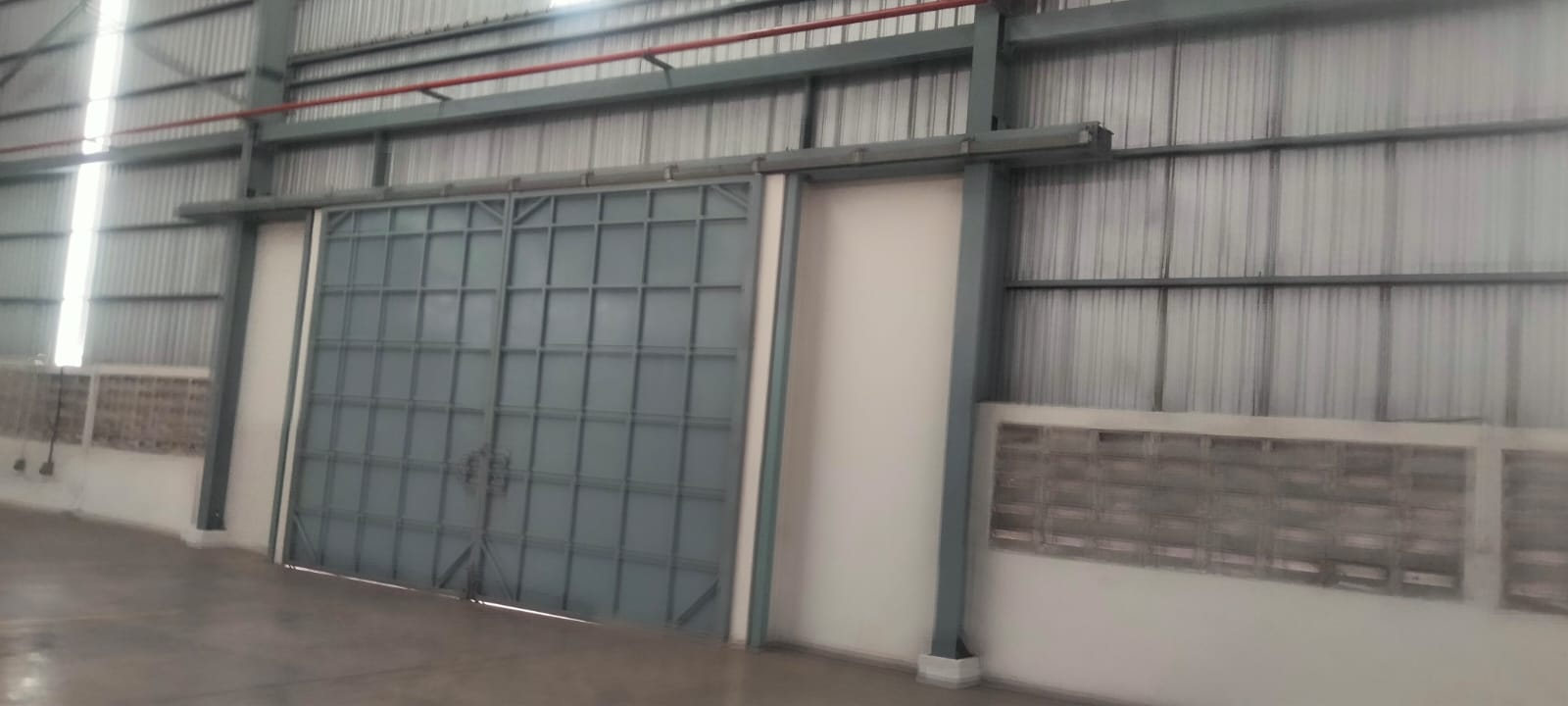

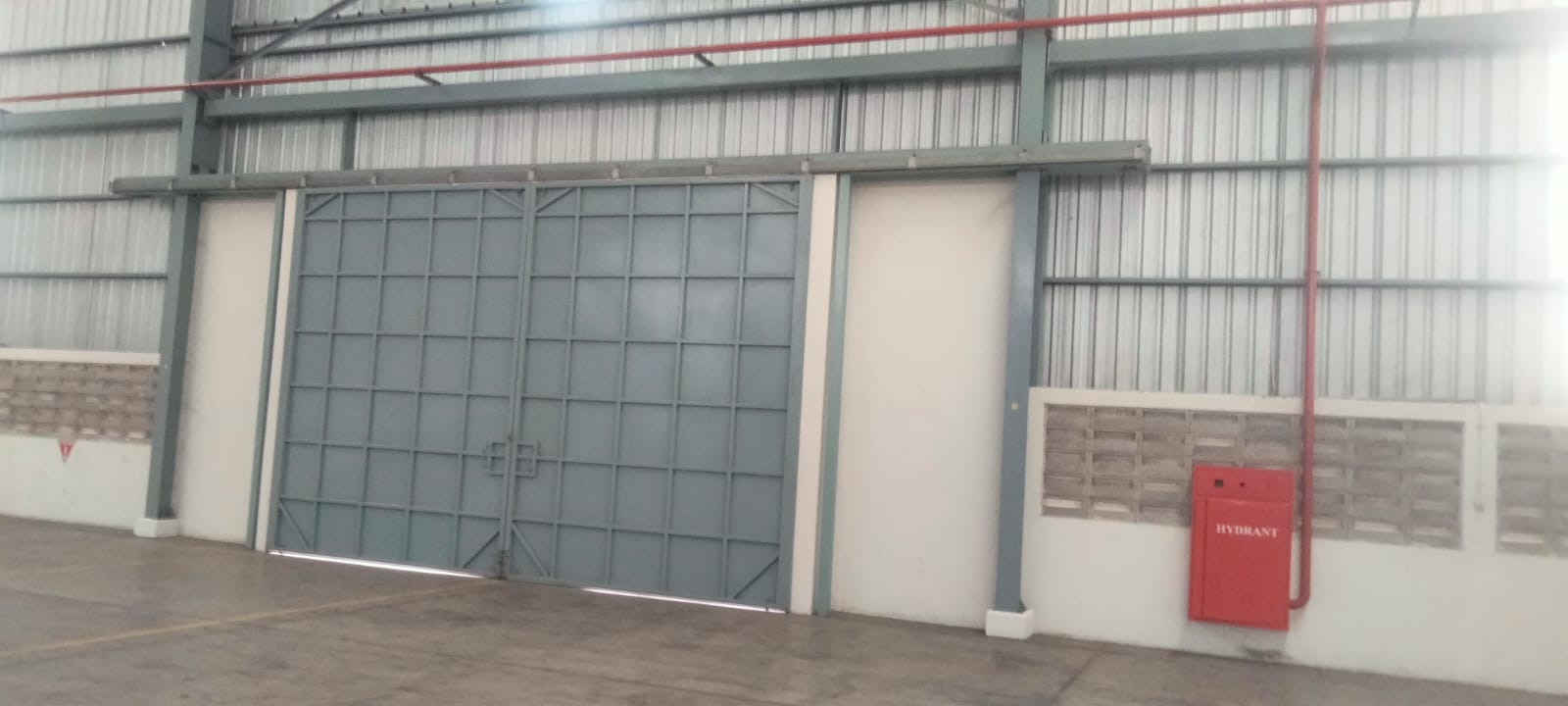

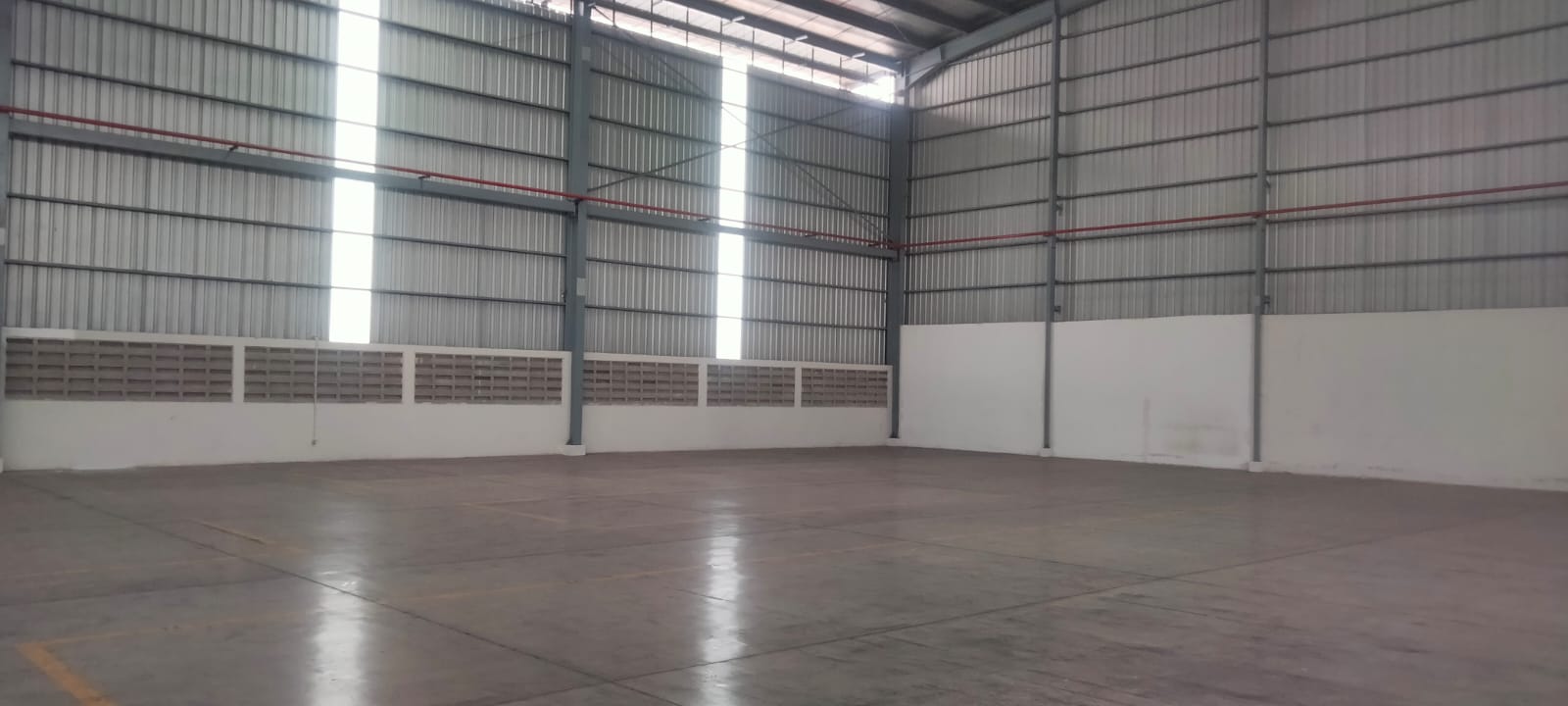

Area Gudang Dalam (9 foto)

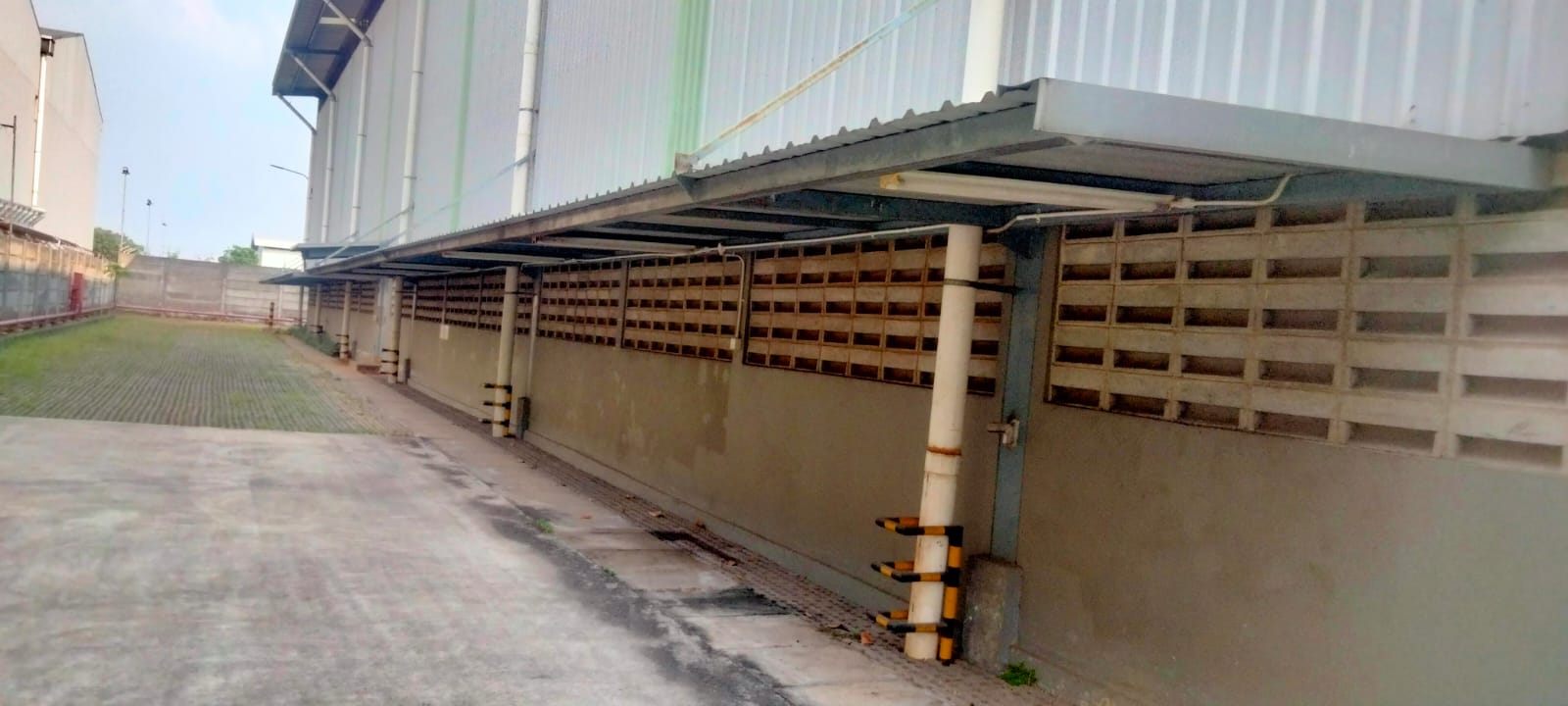

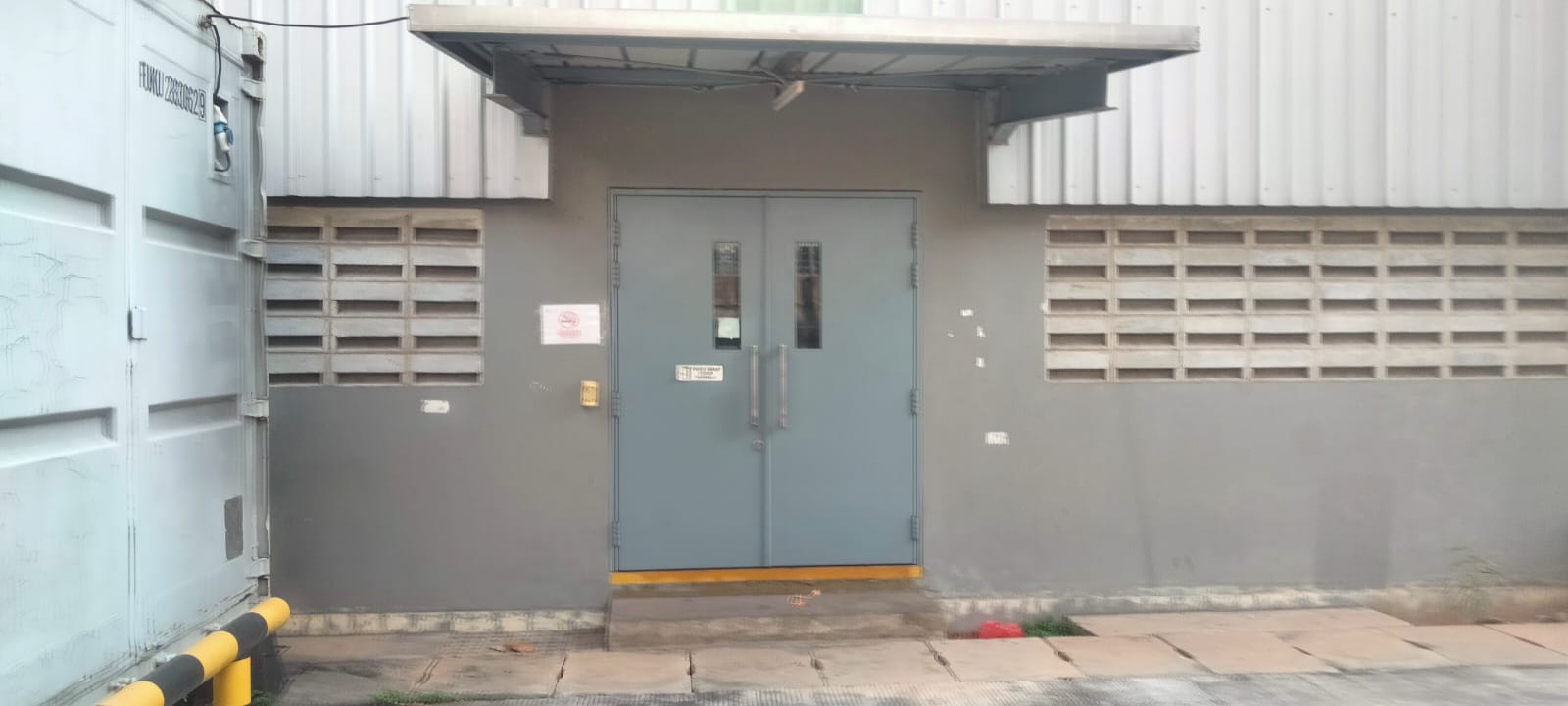

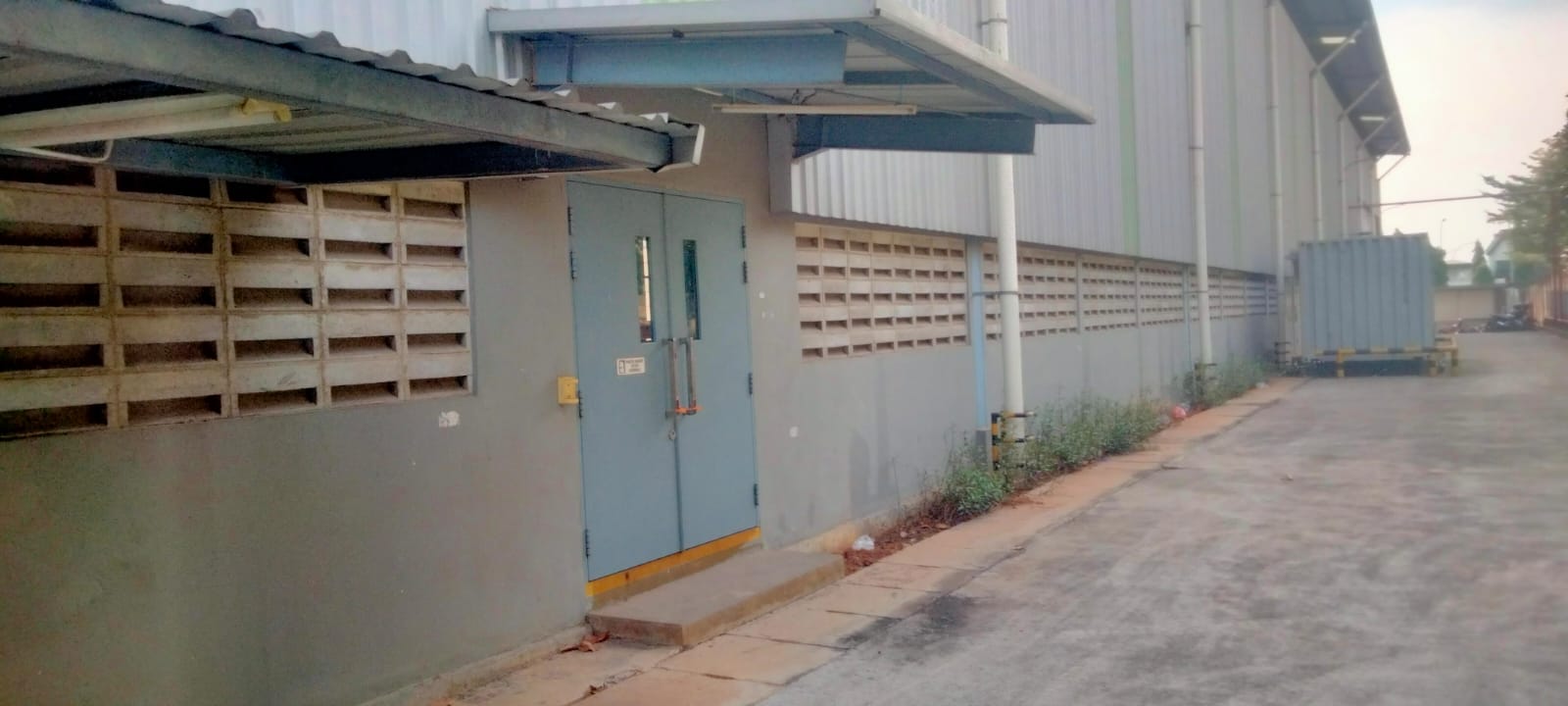

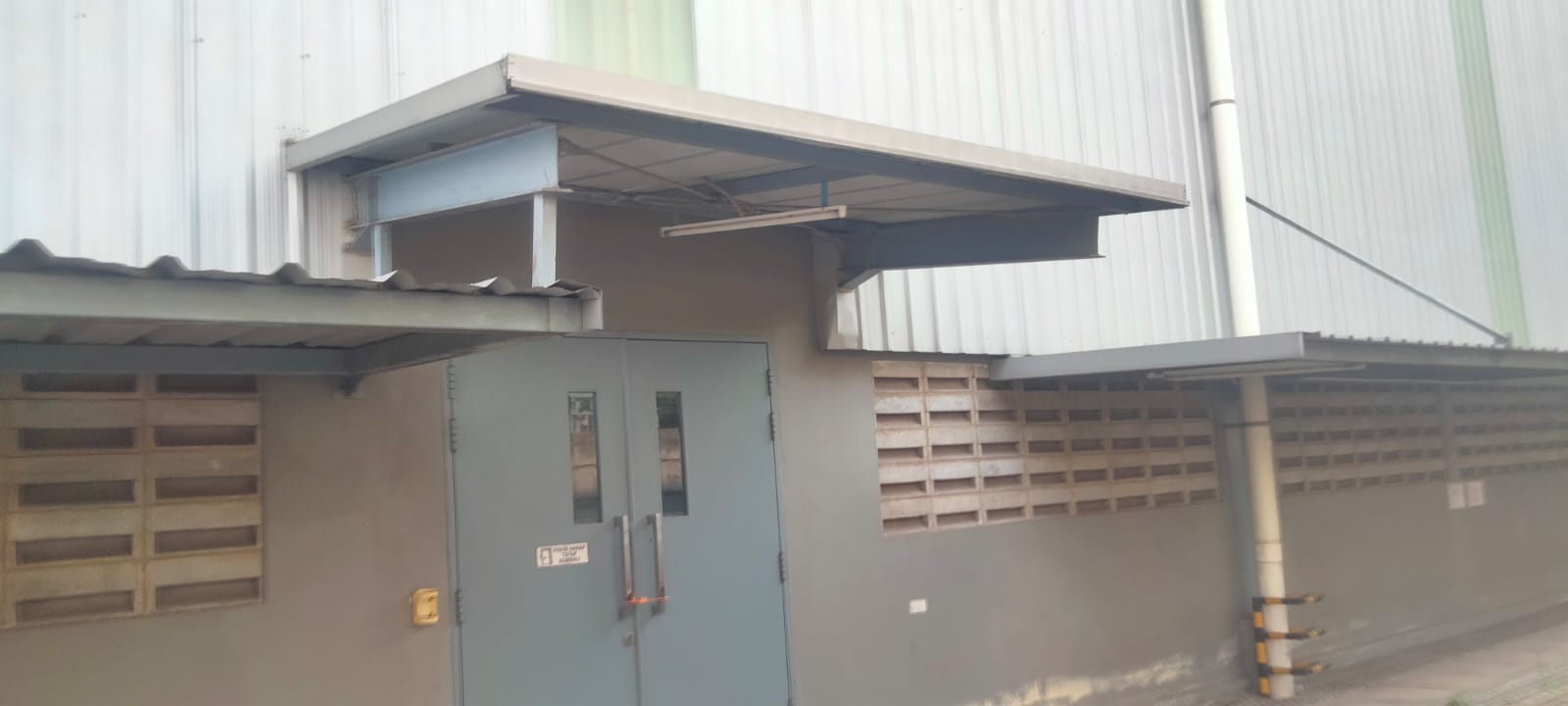

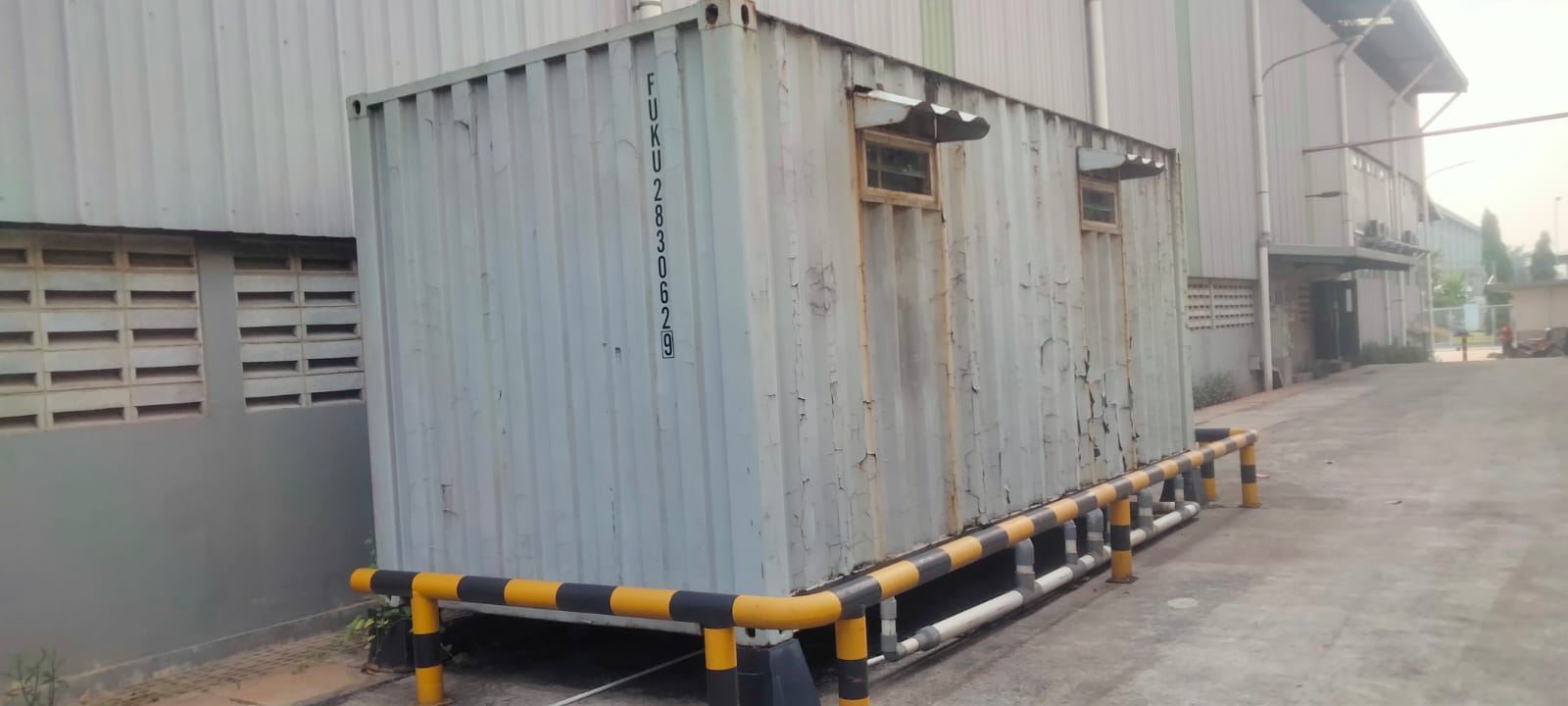

Canopy (5 foto)

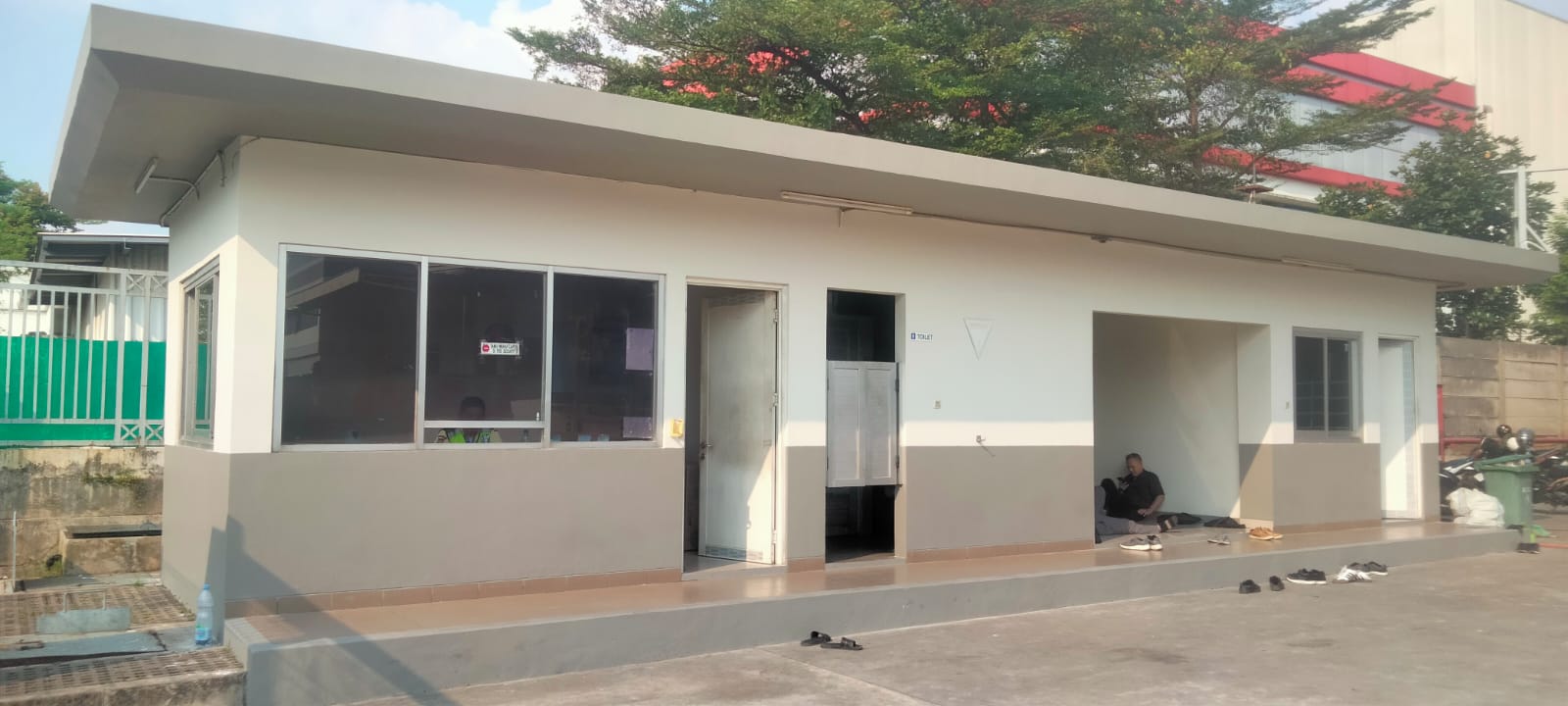

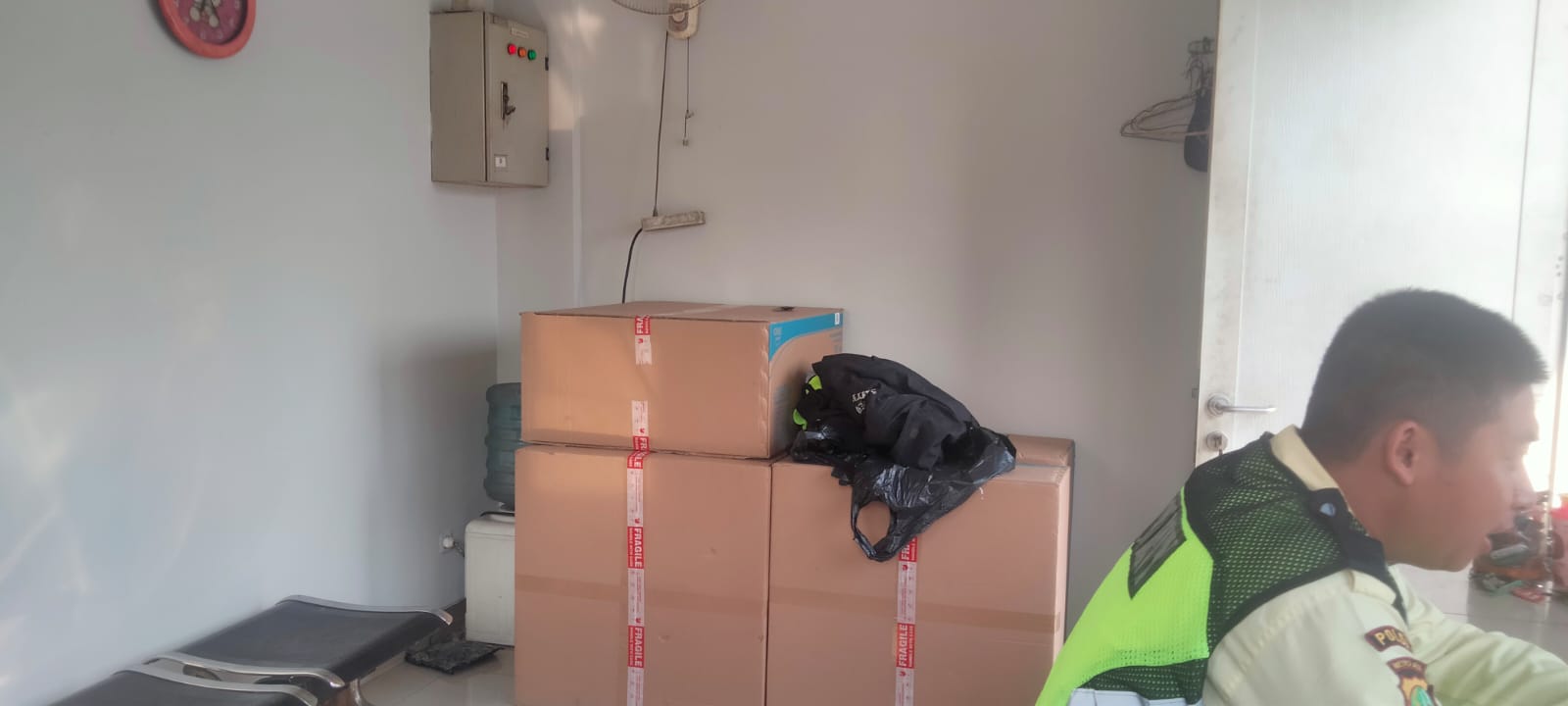

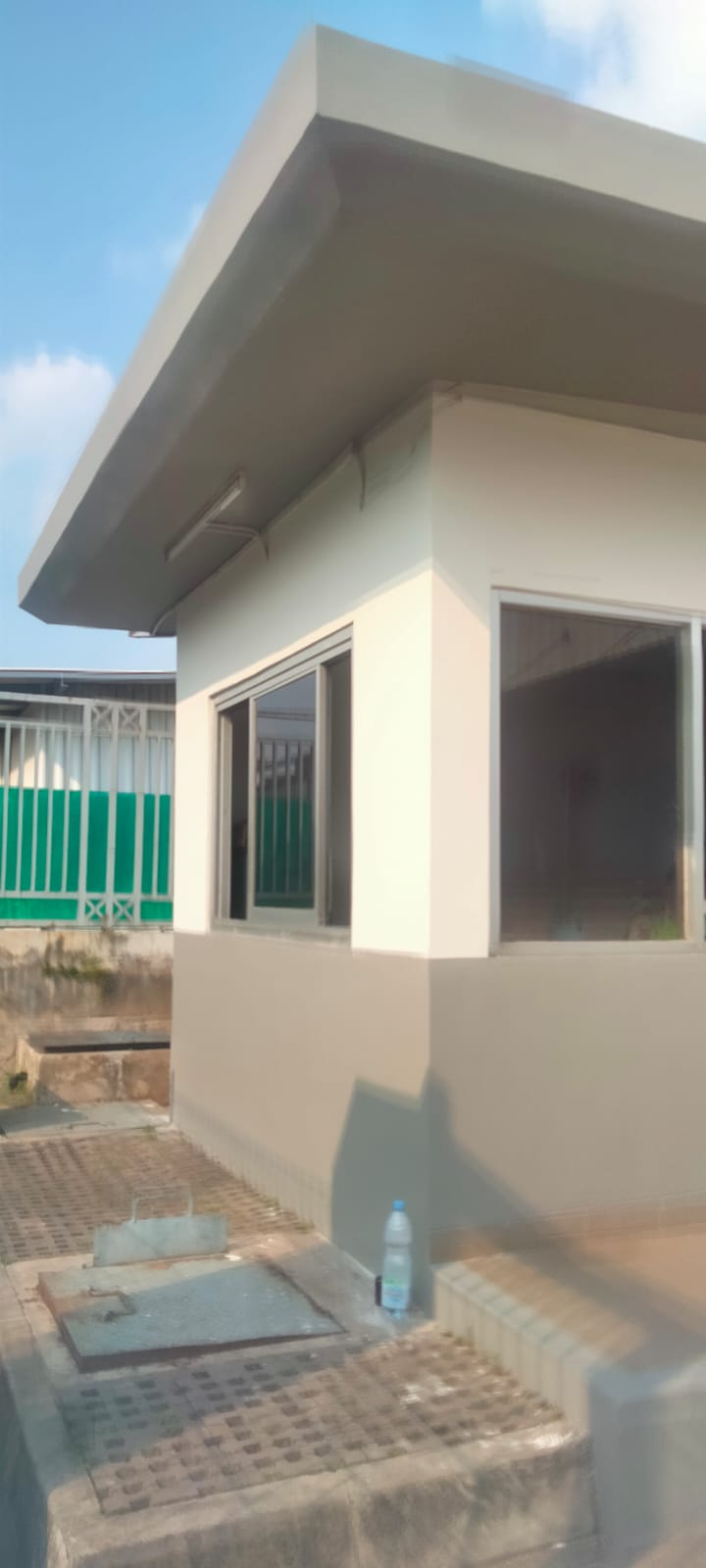

Pos Jaga (3 foto)

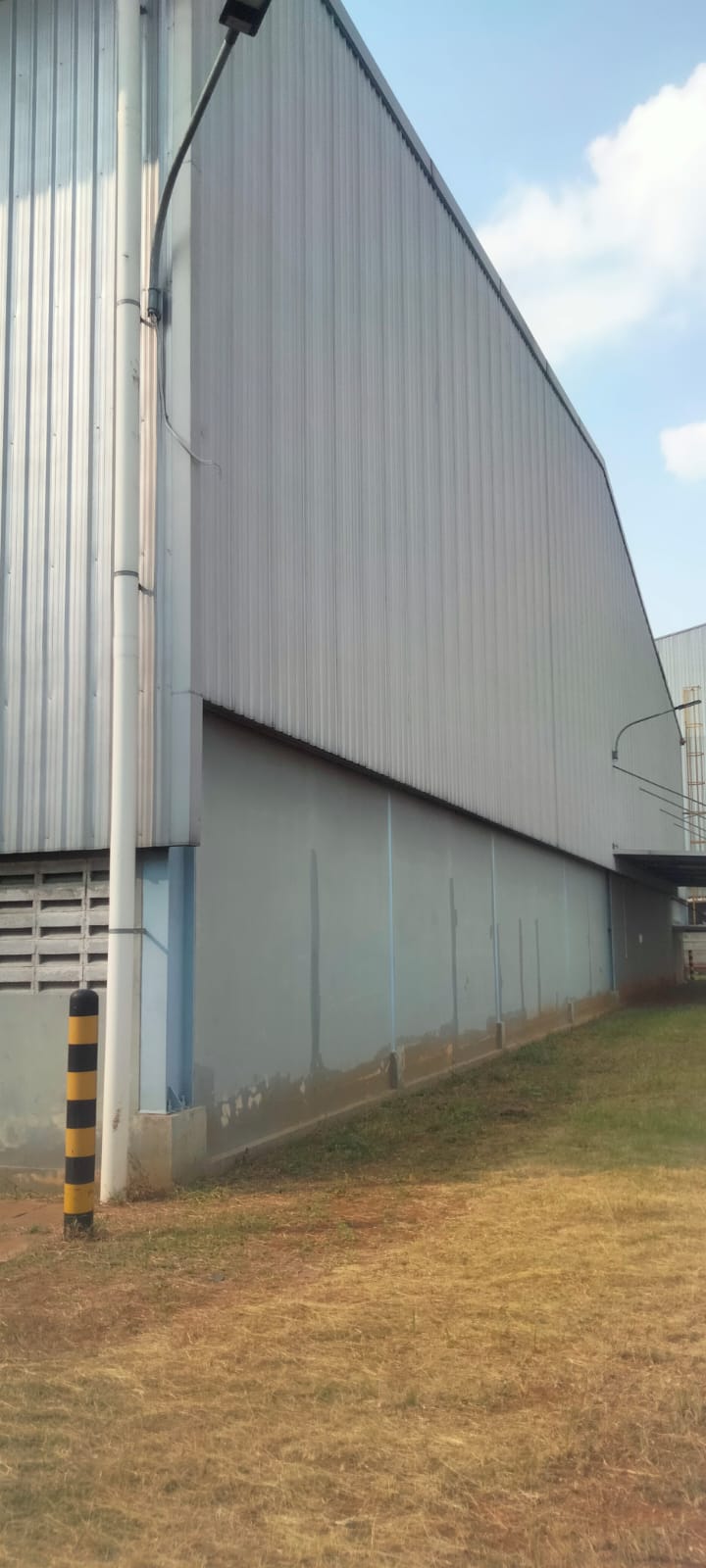

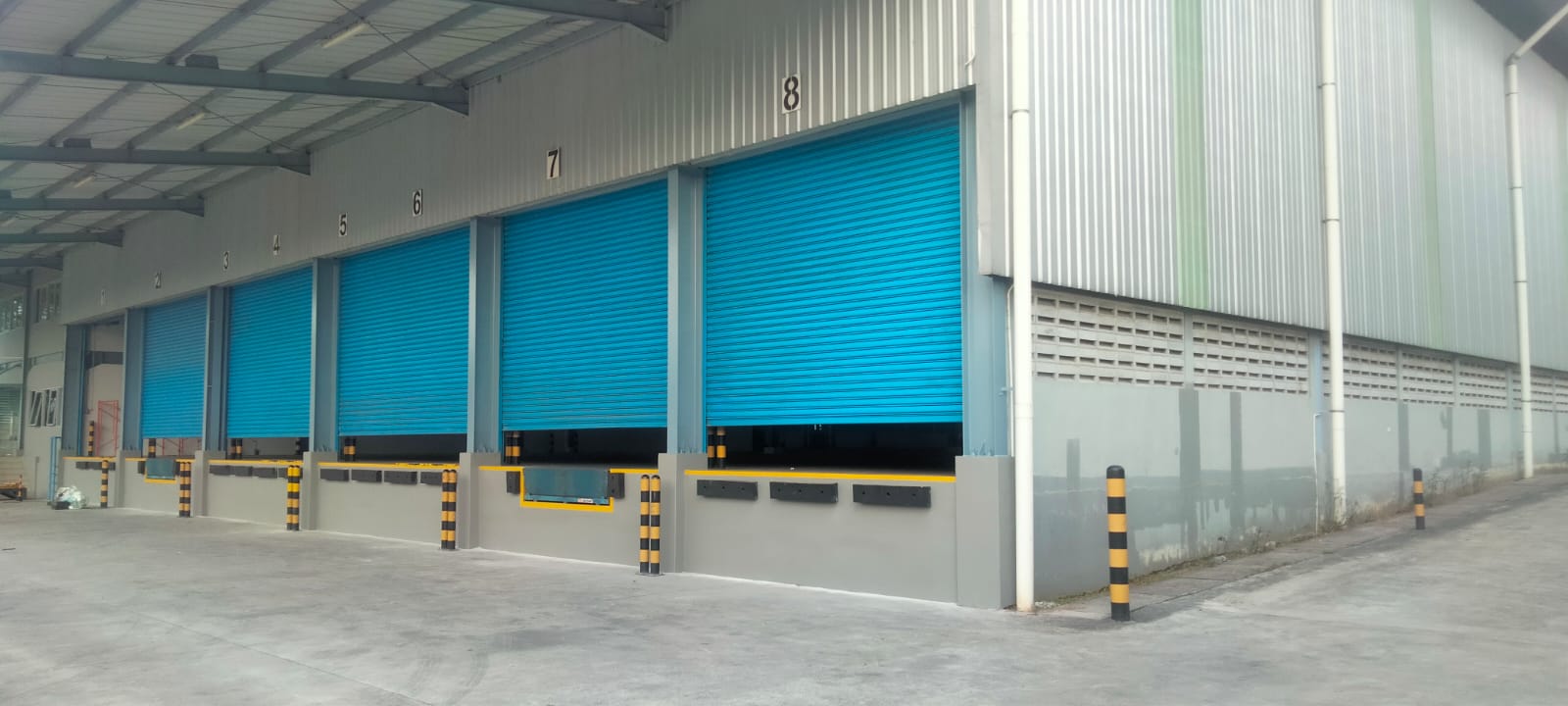

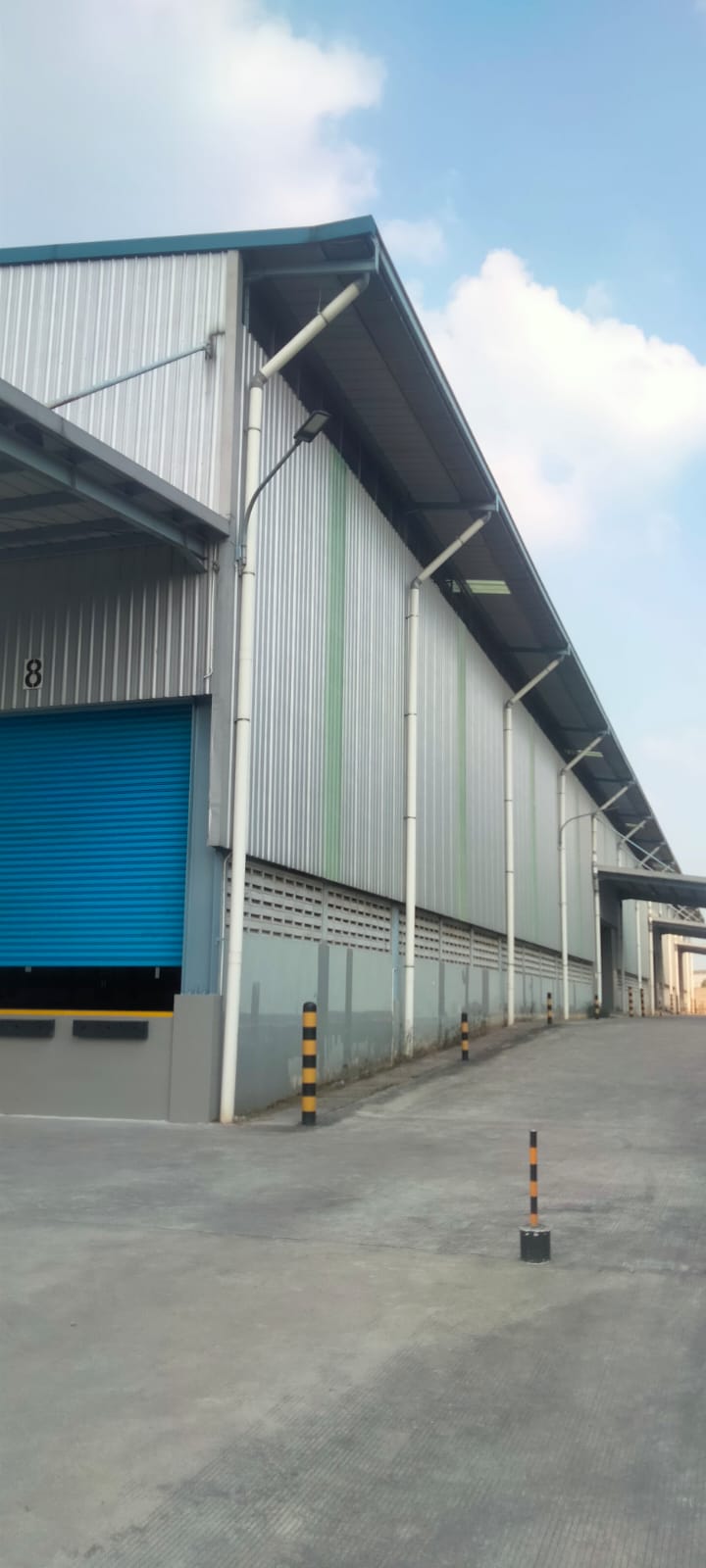

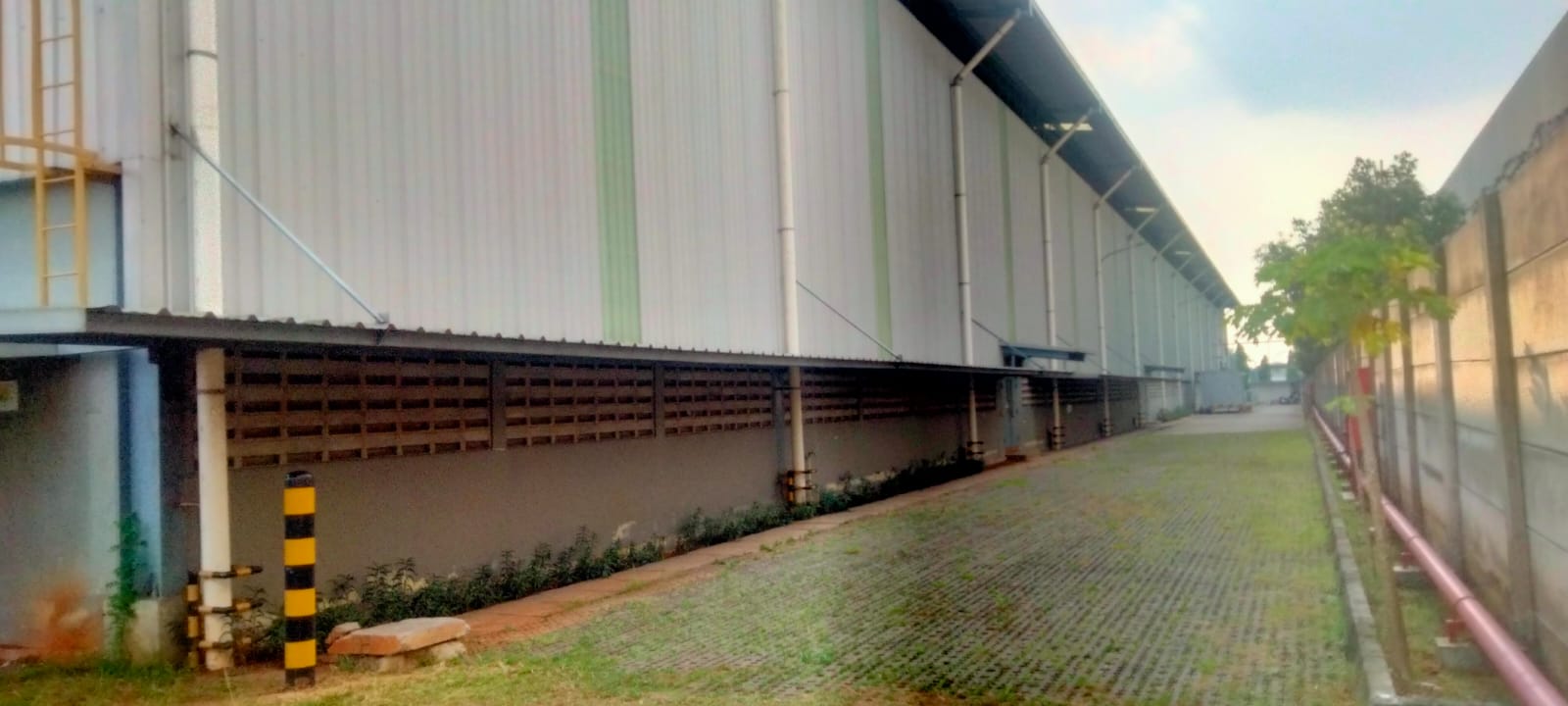

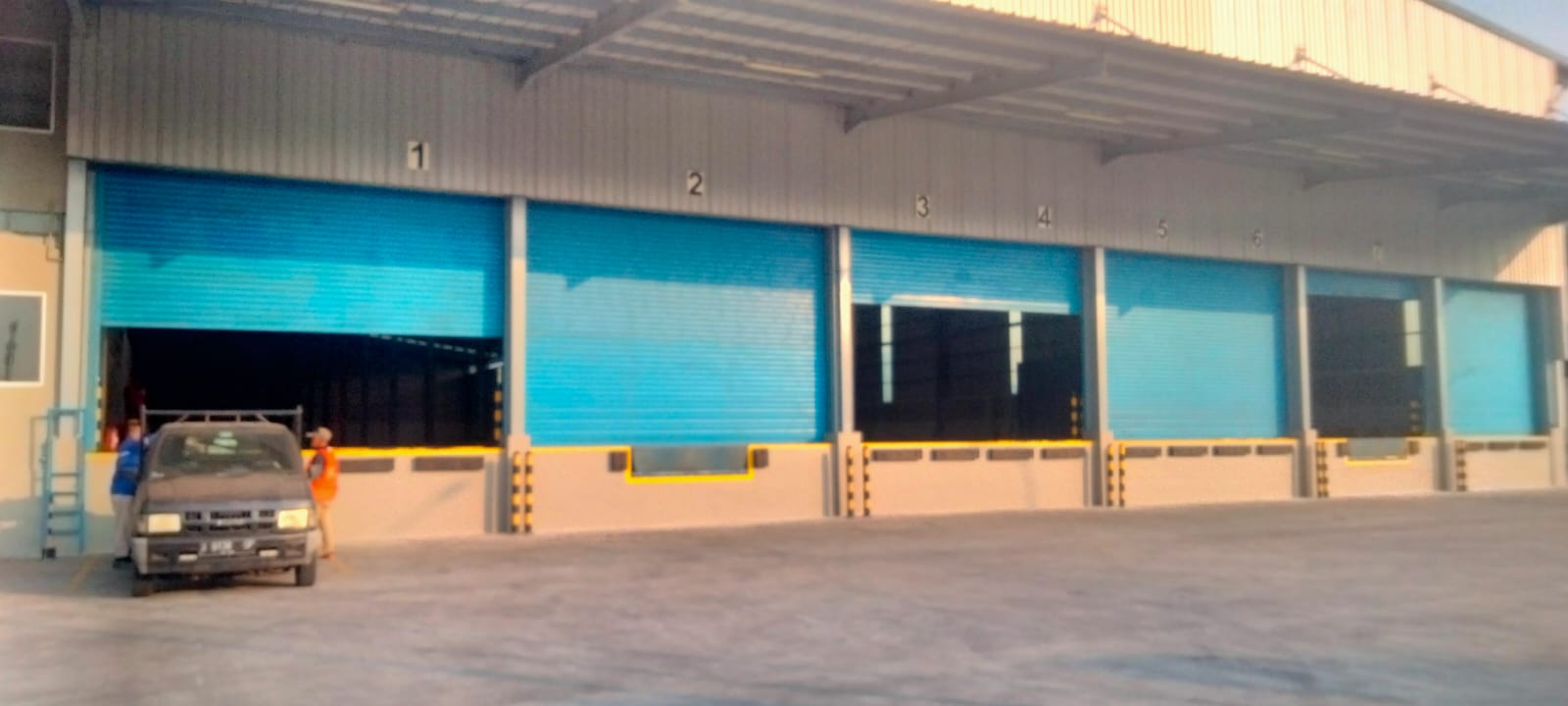

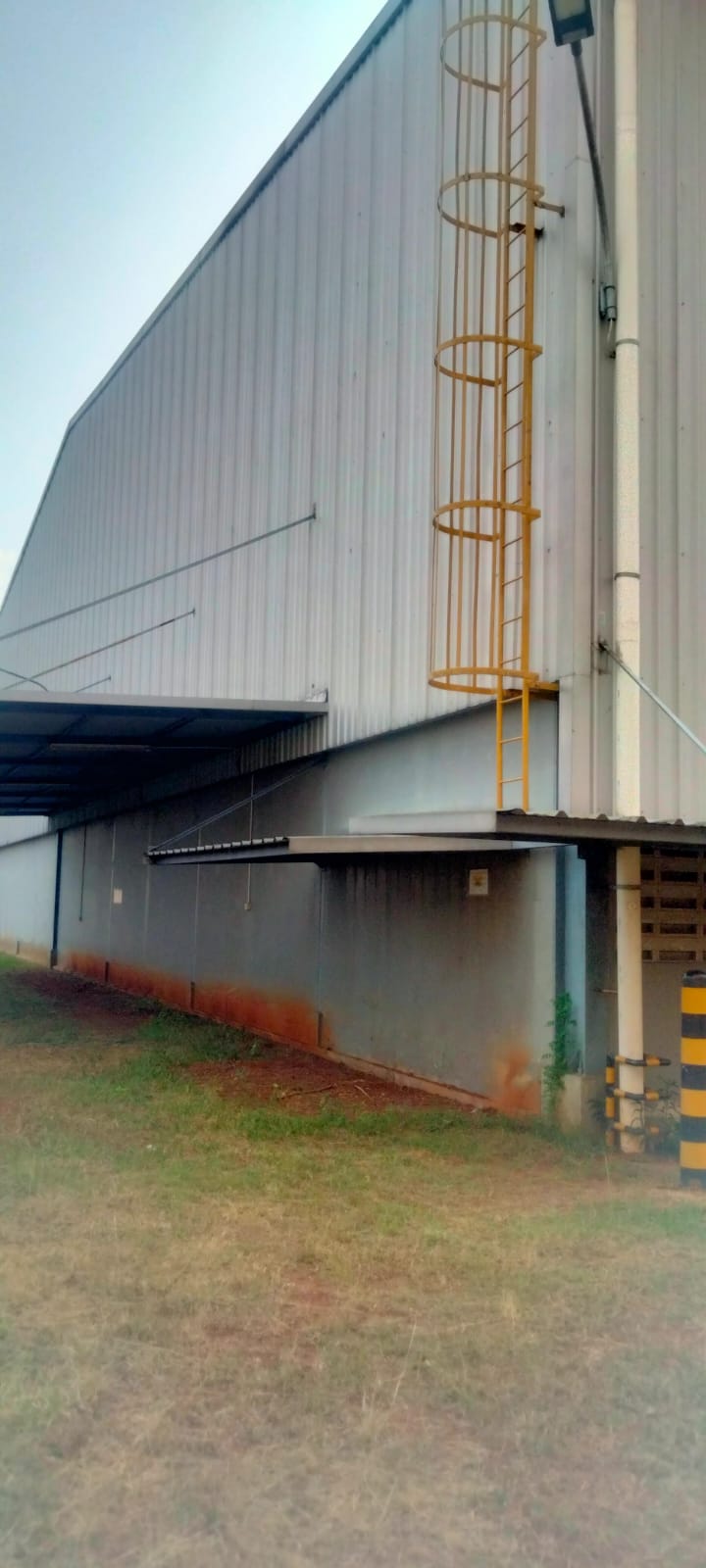

Ruang Pompa + Hydrant (6 foto)

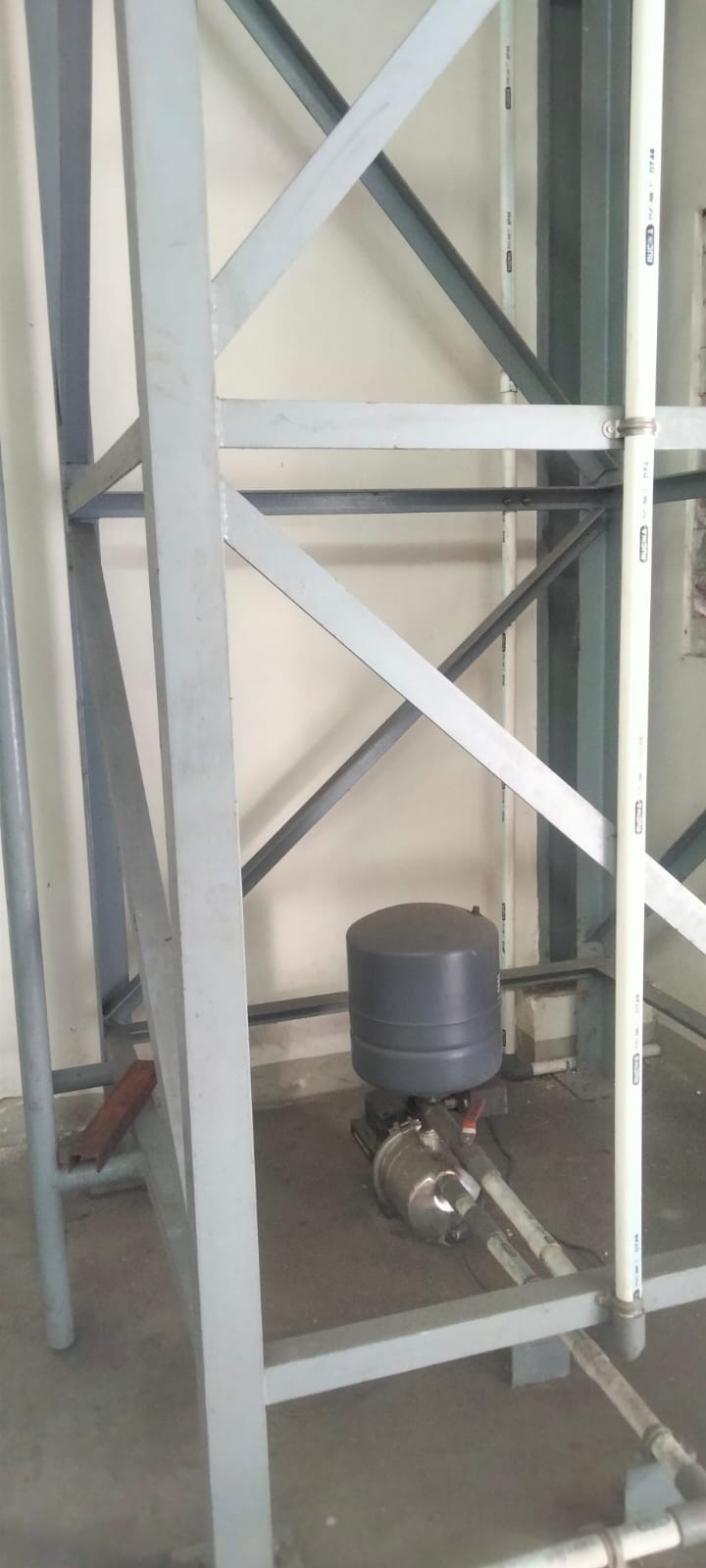

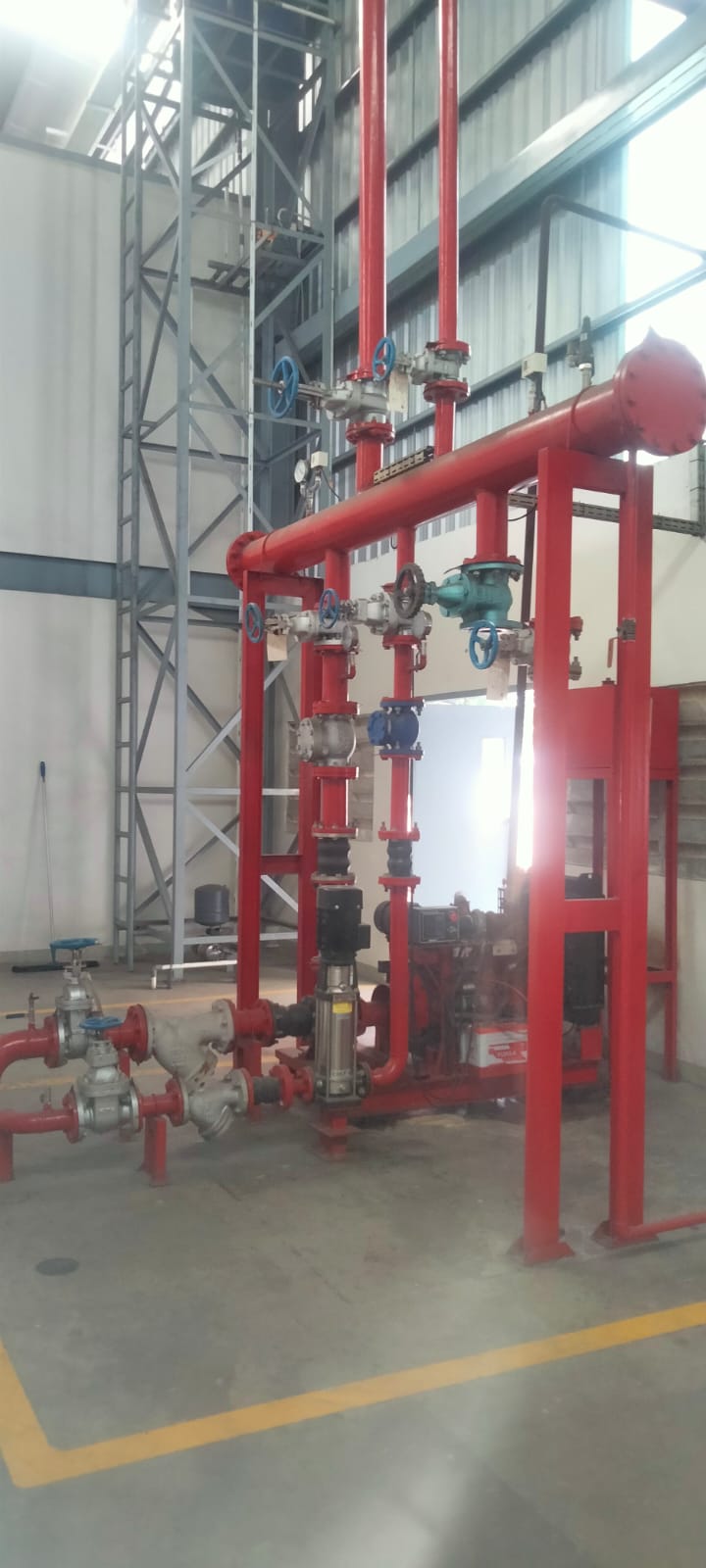

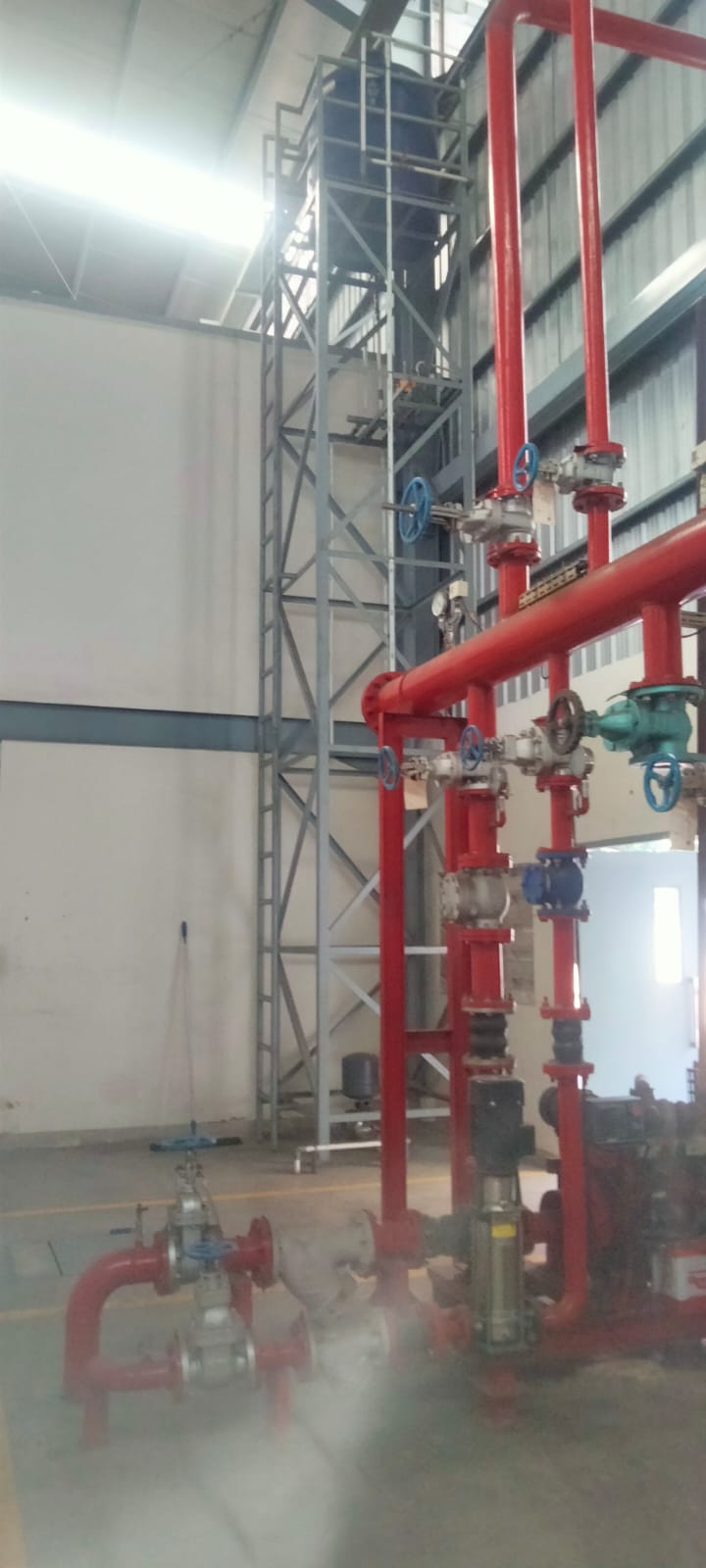

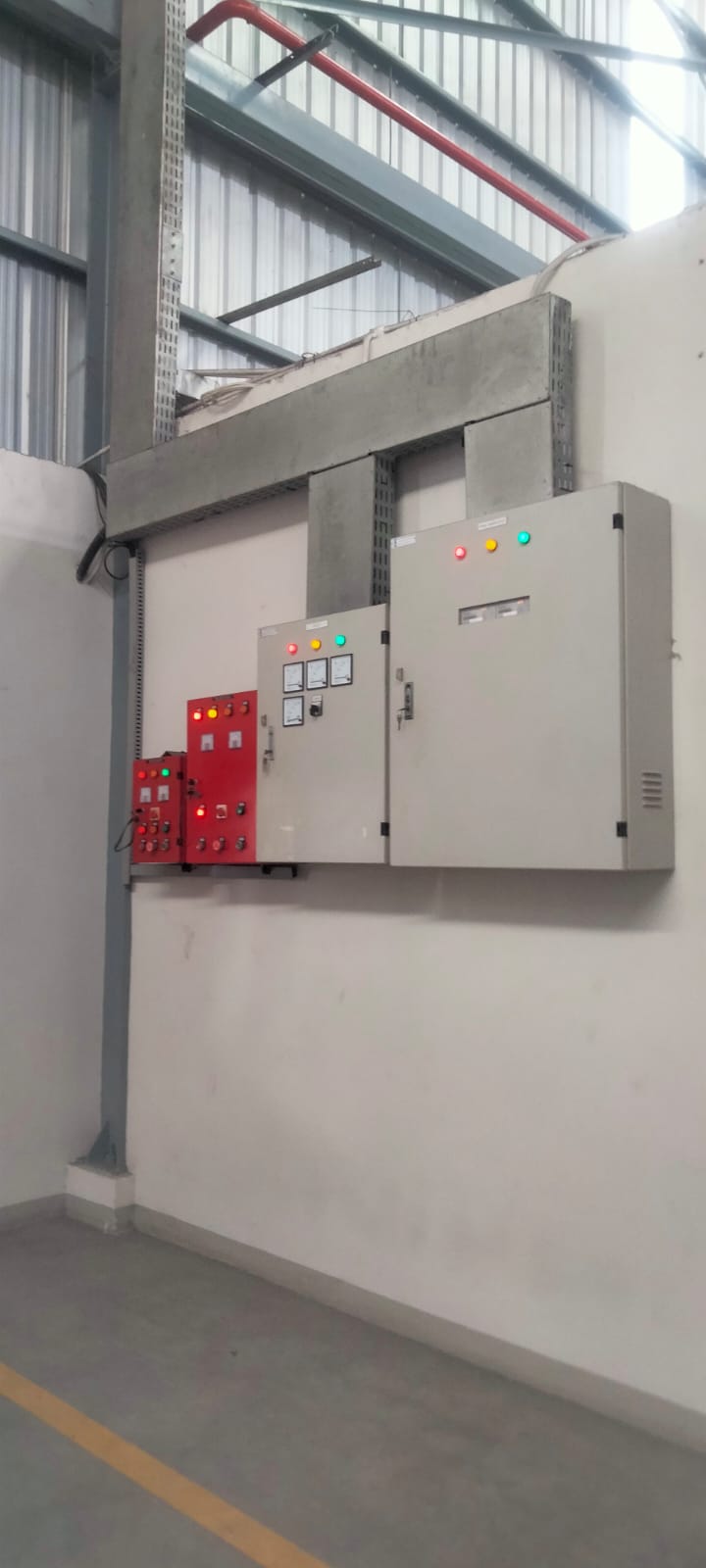

Pompa Hydrant (4 foto)

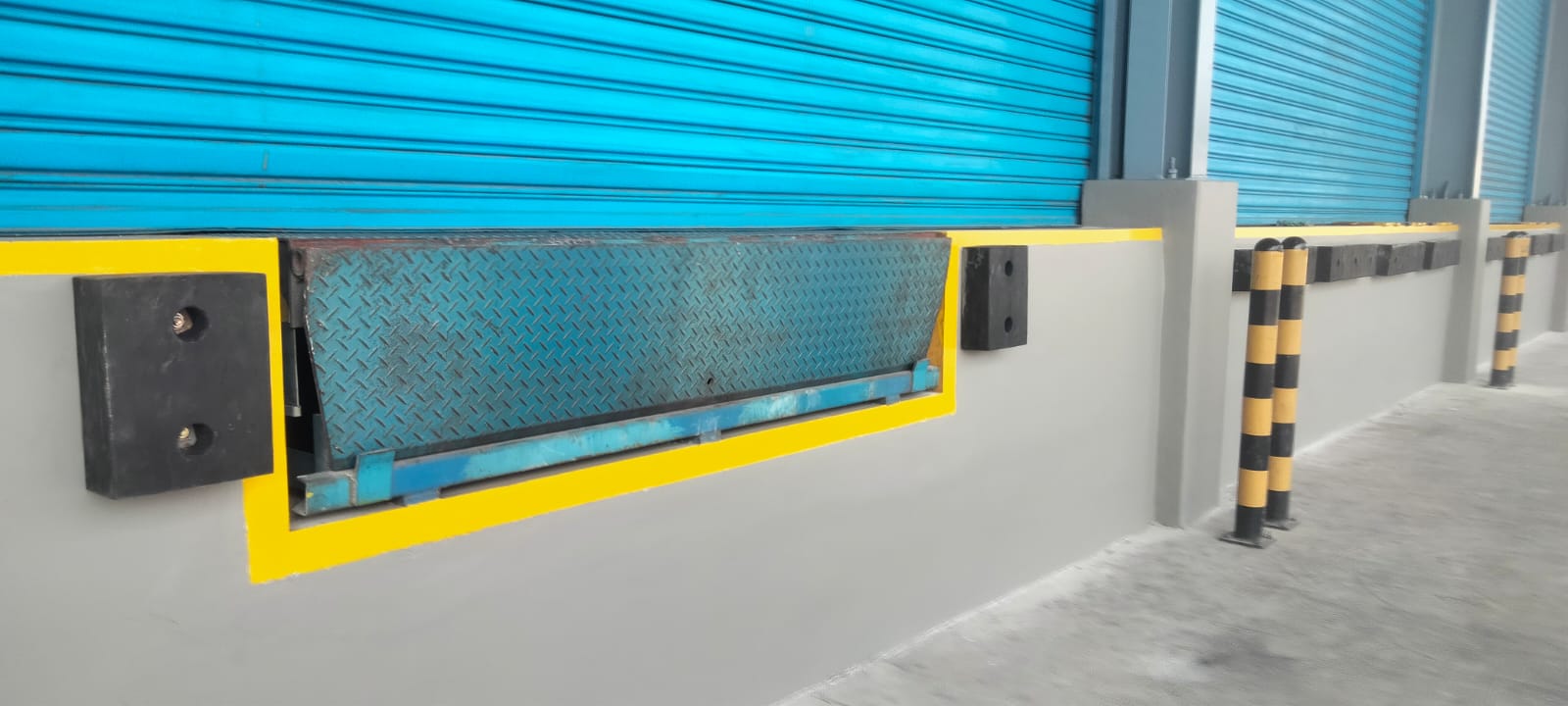

Roller Dock (1 foto)

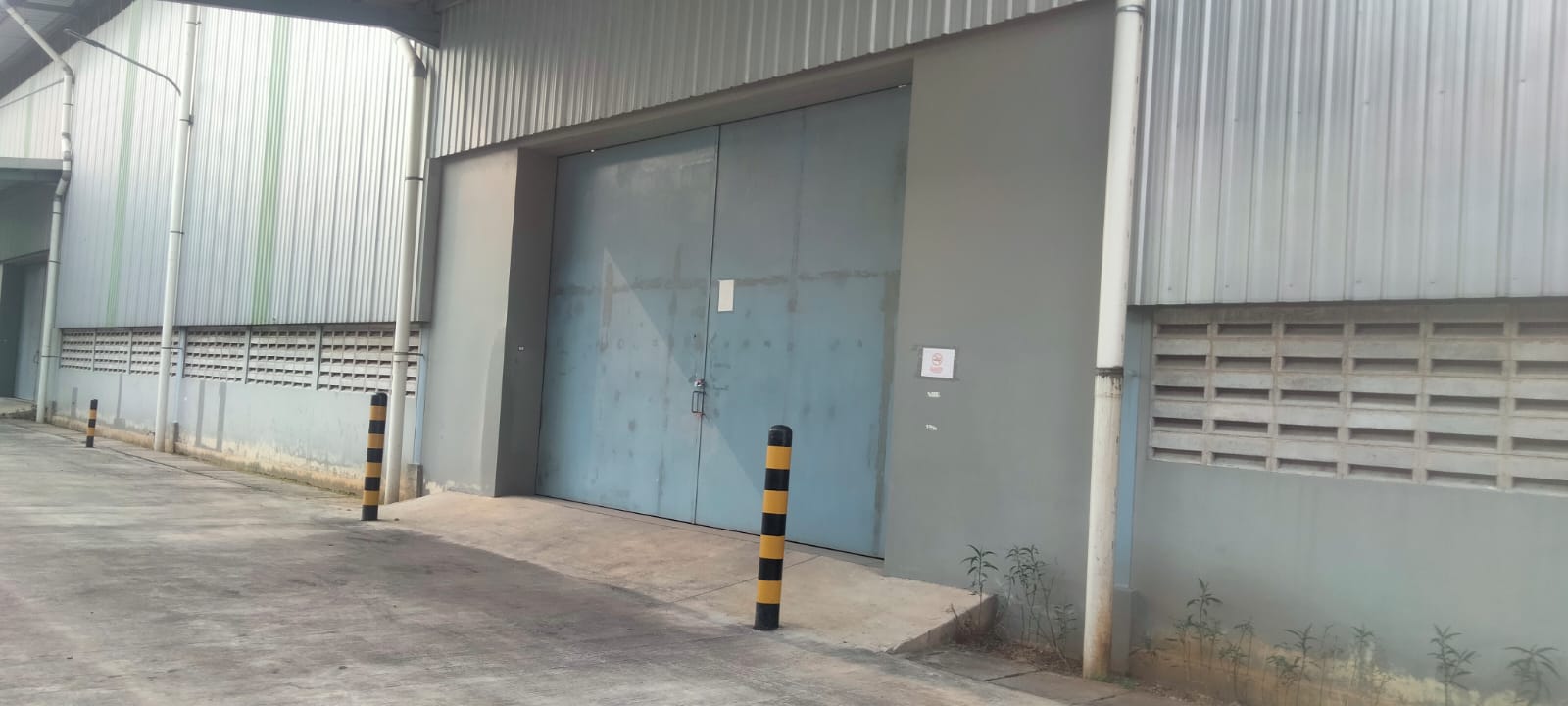

Pintu Sliding Baja (1 foto)

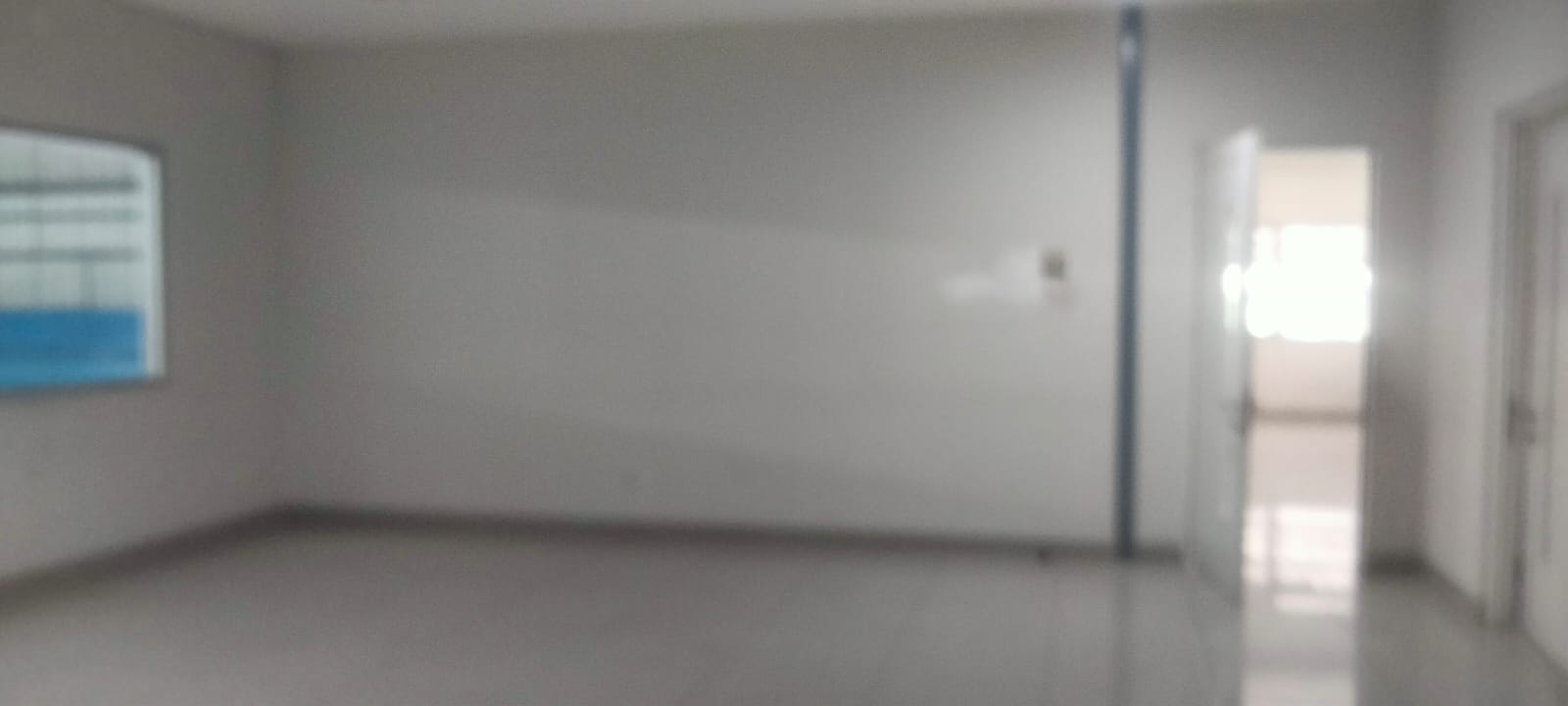

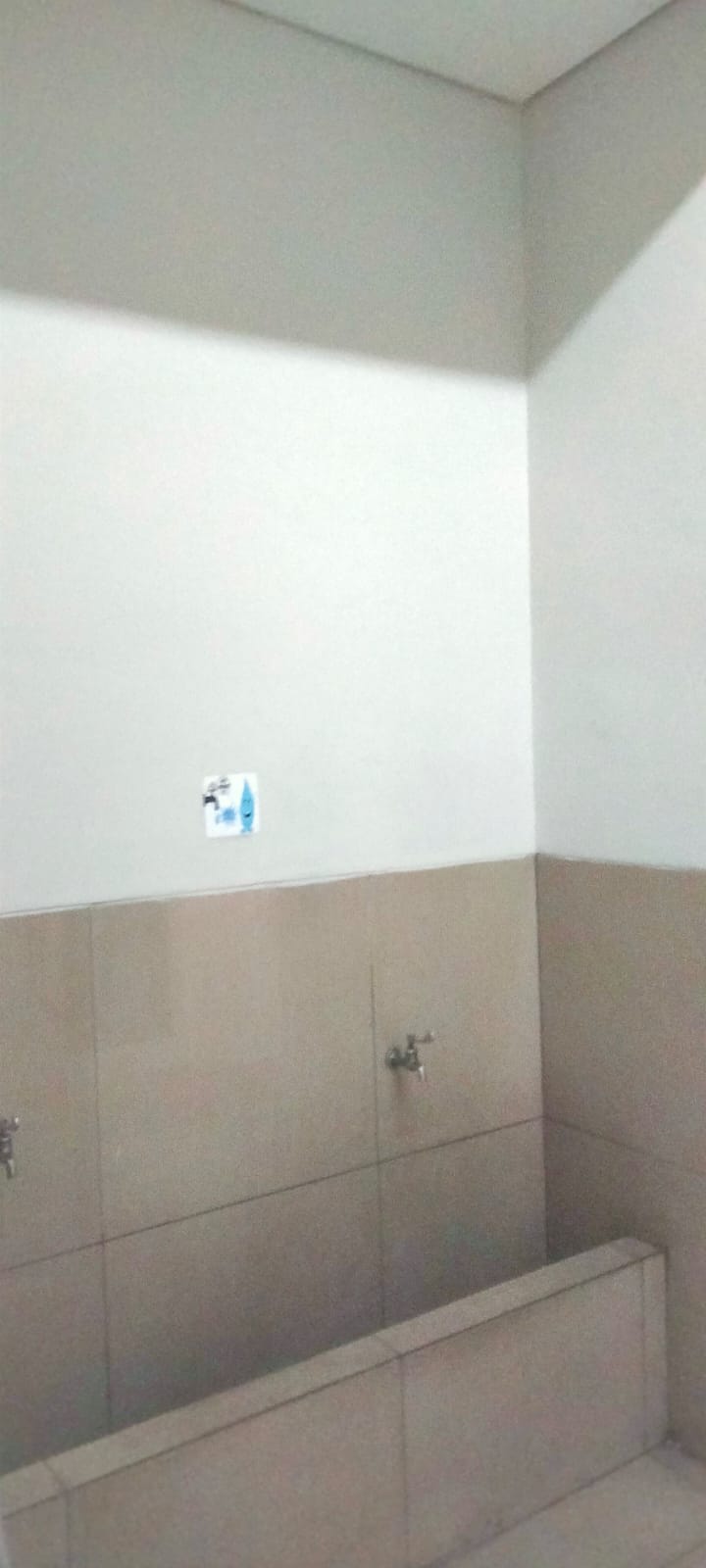

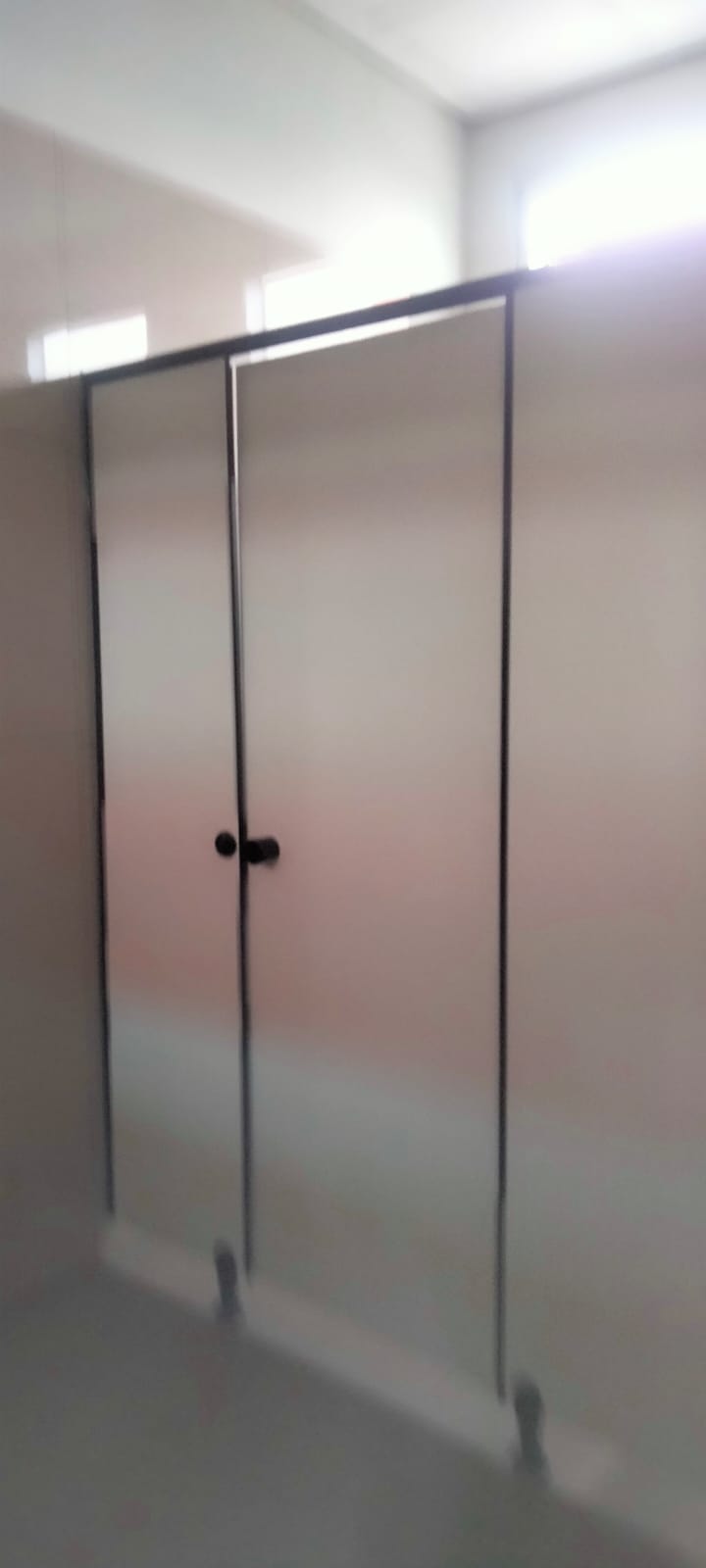

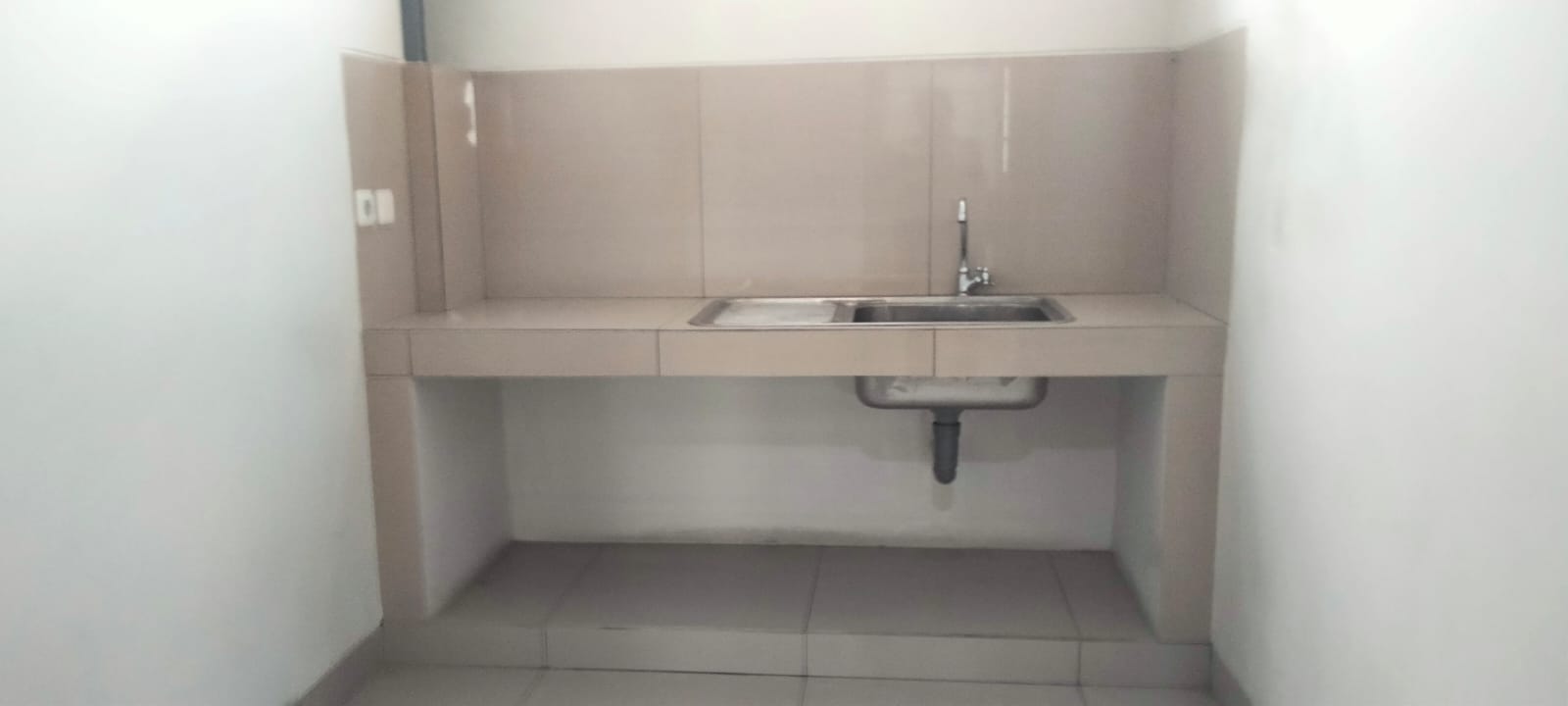

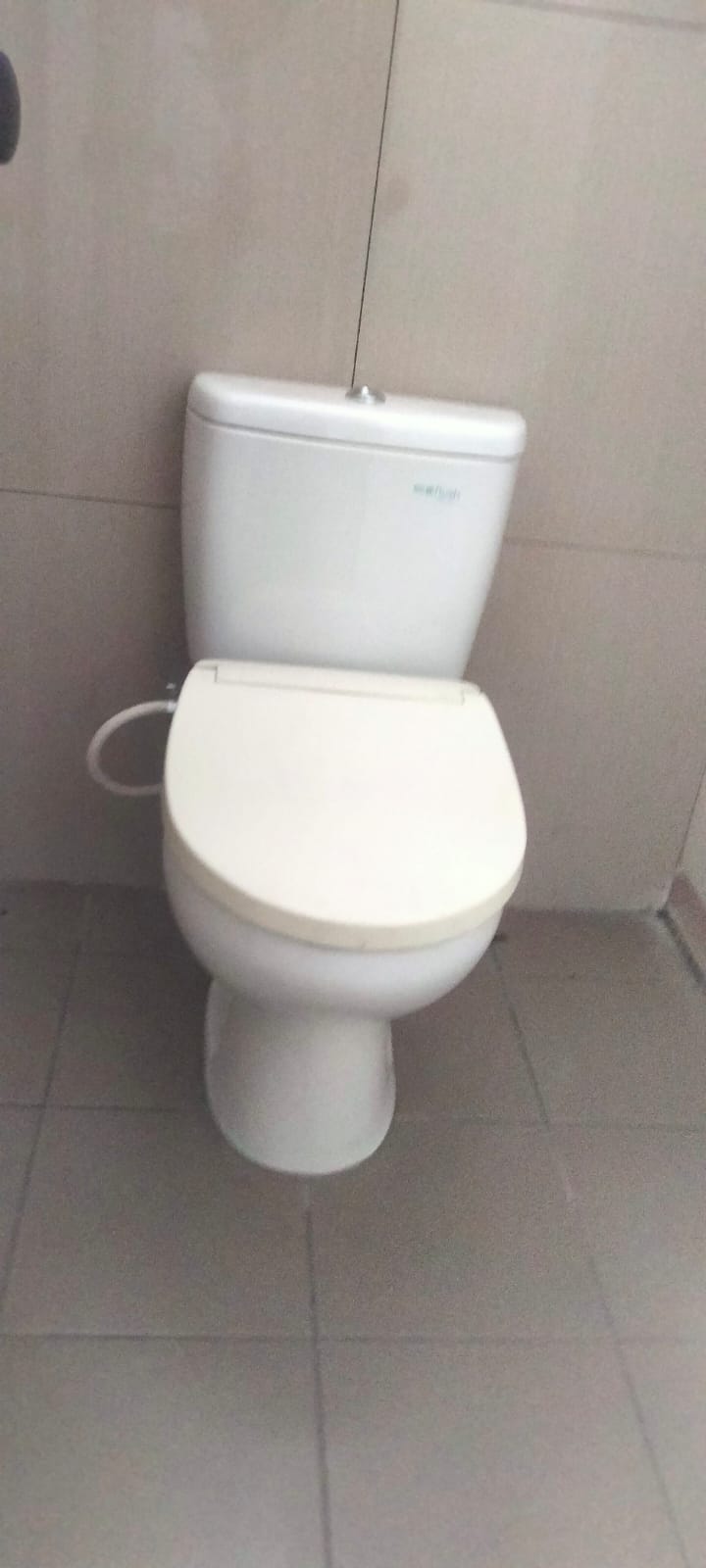

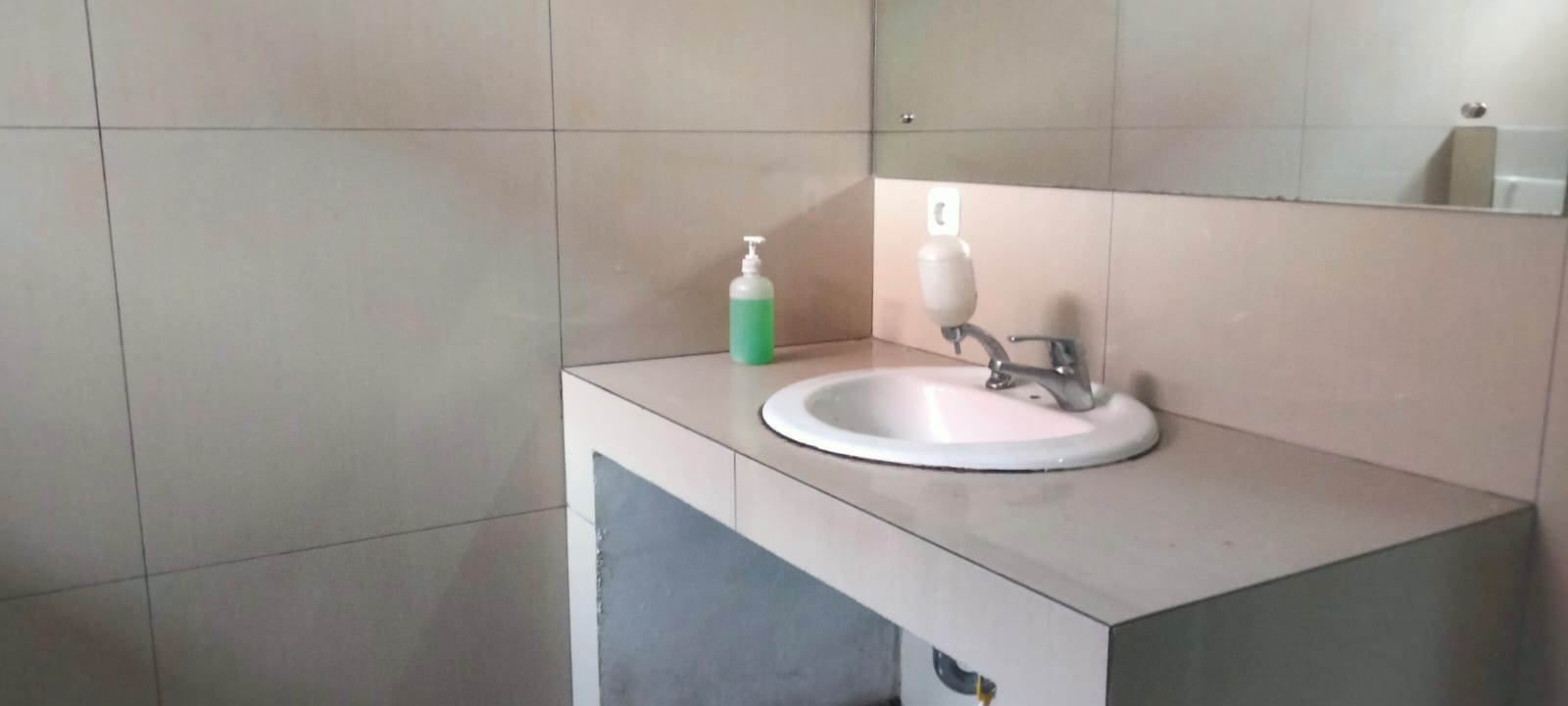

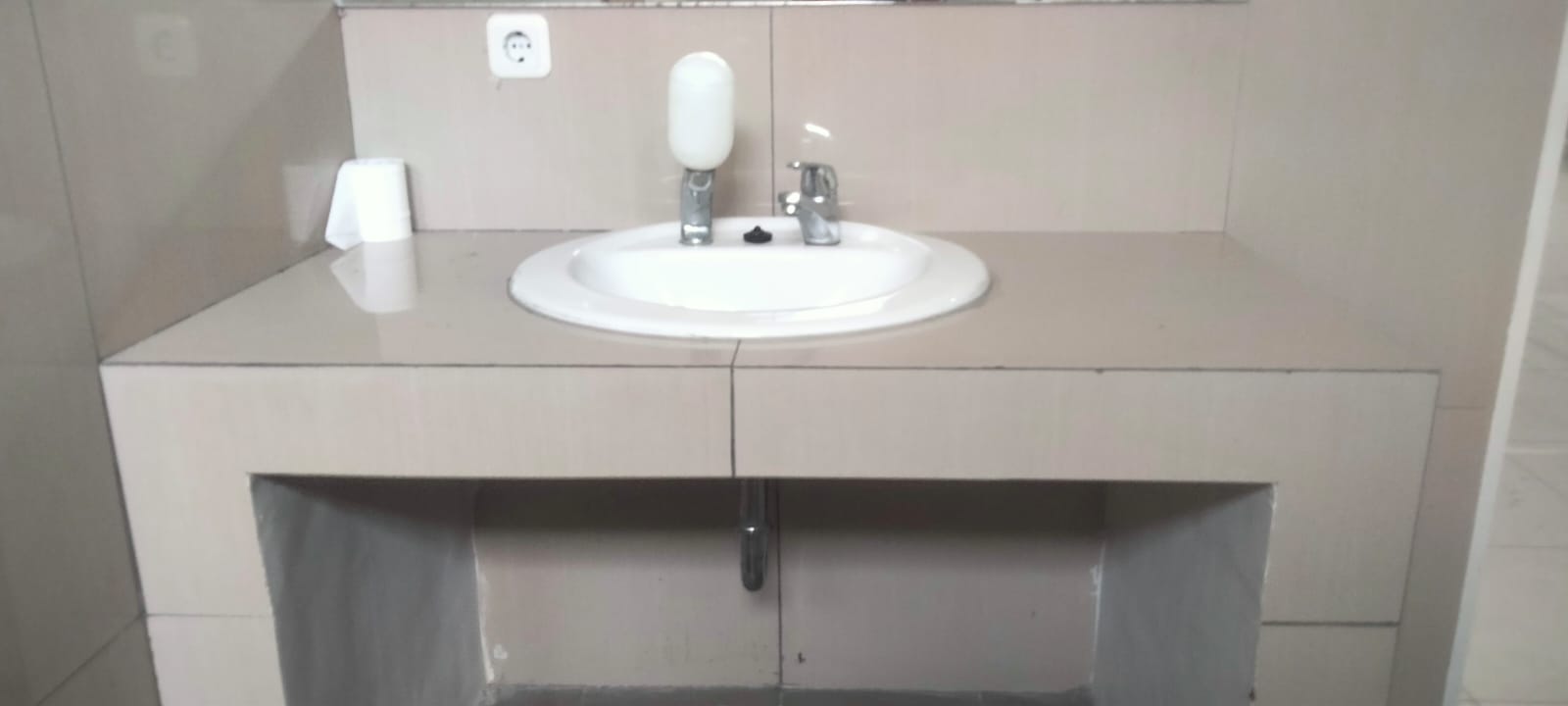

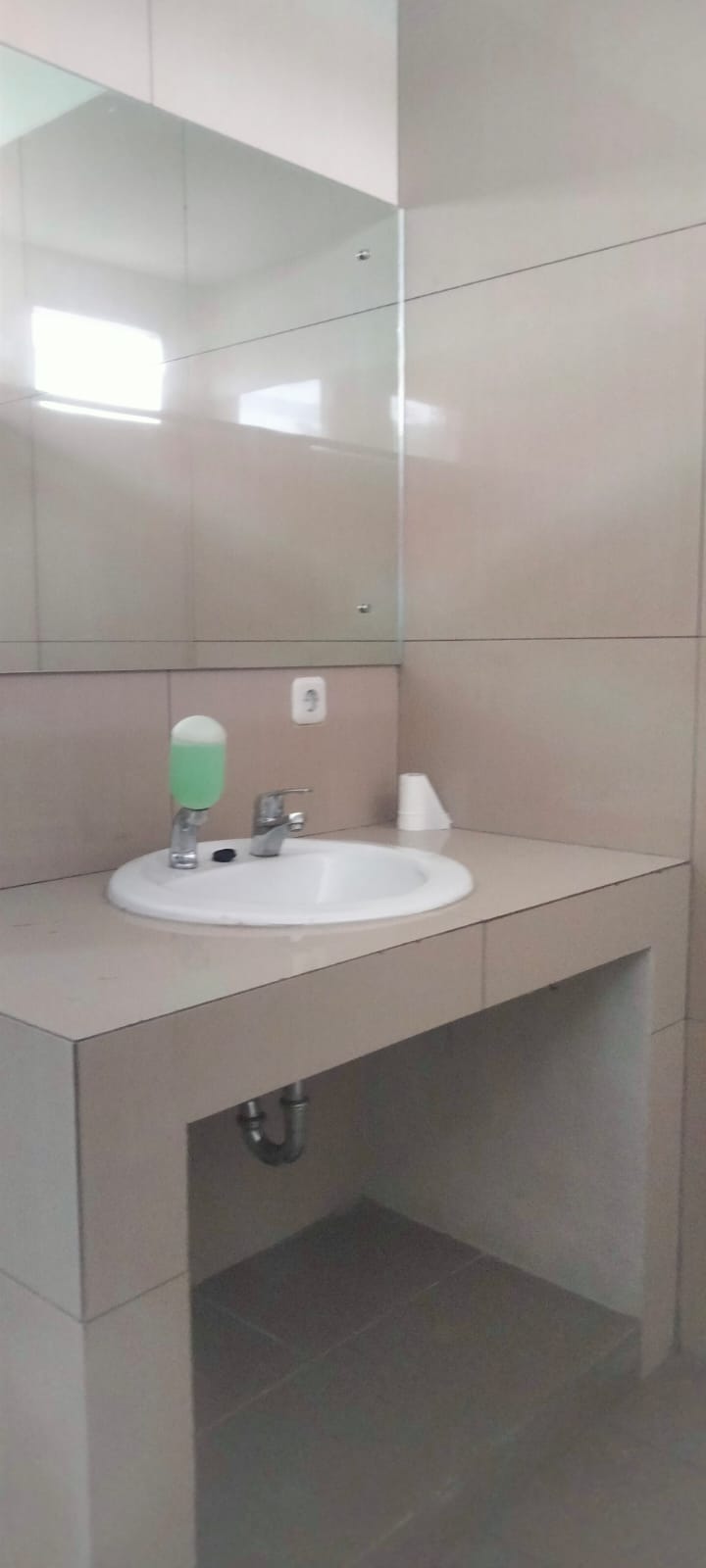

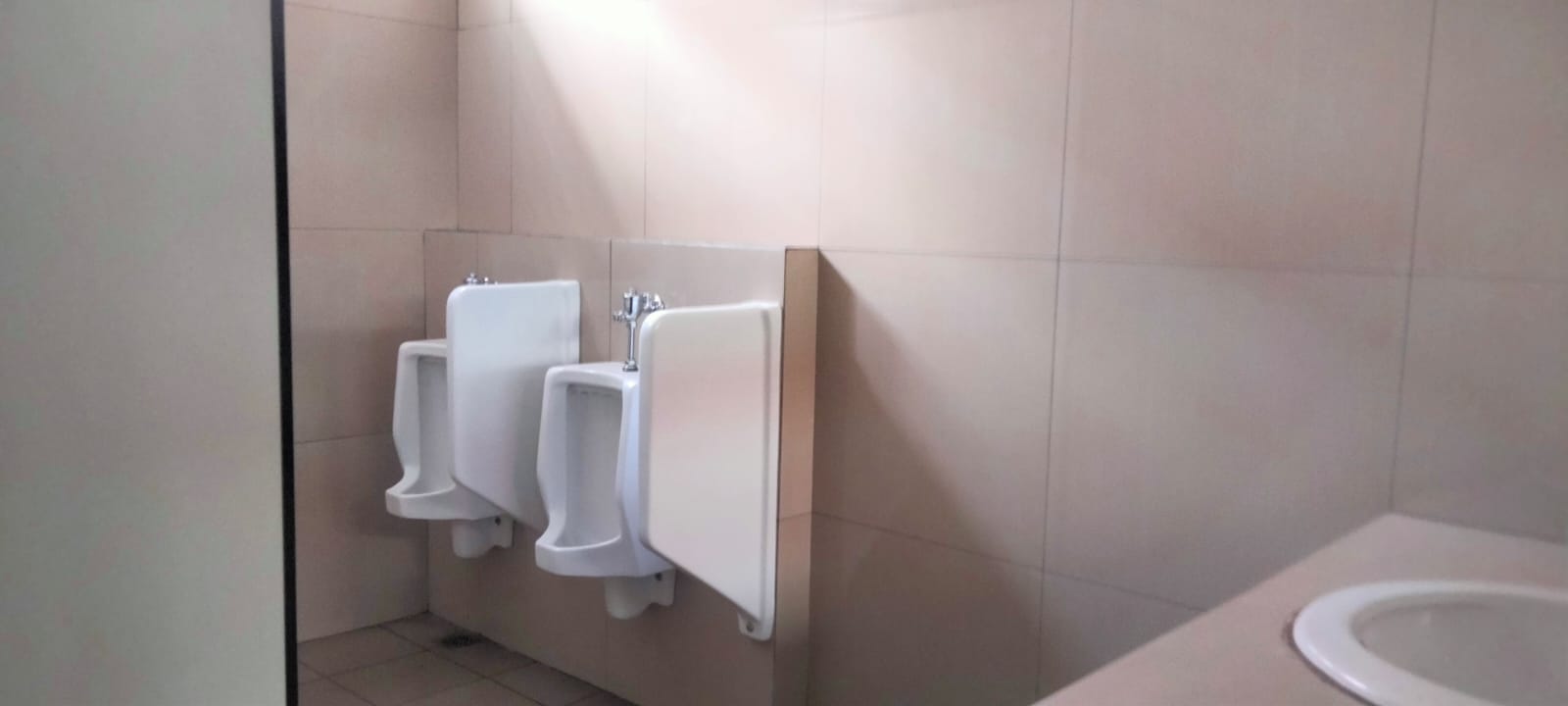

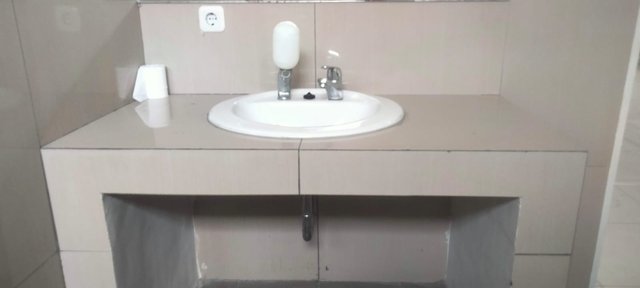

Toilet & Wastafel (10 foto)

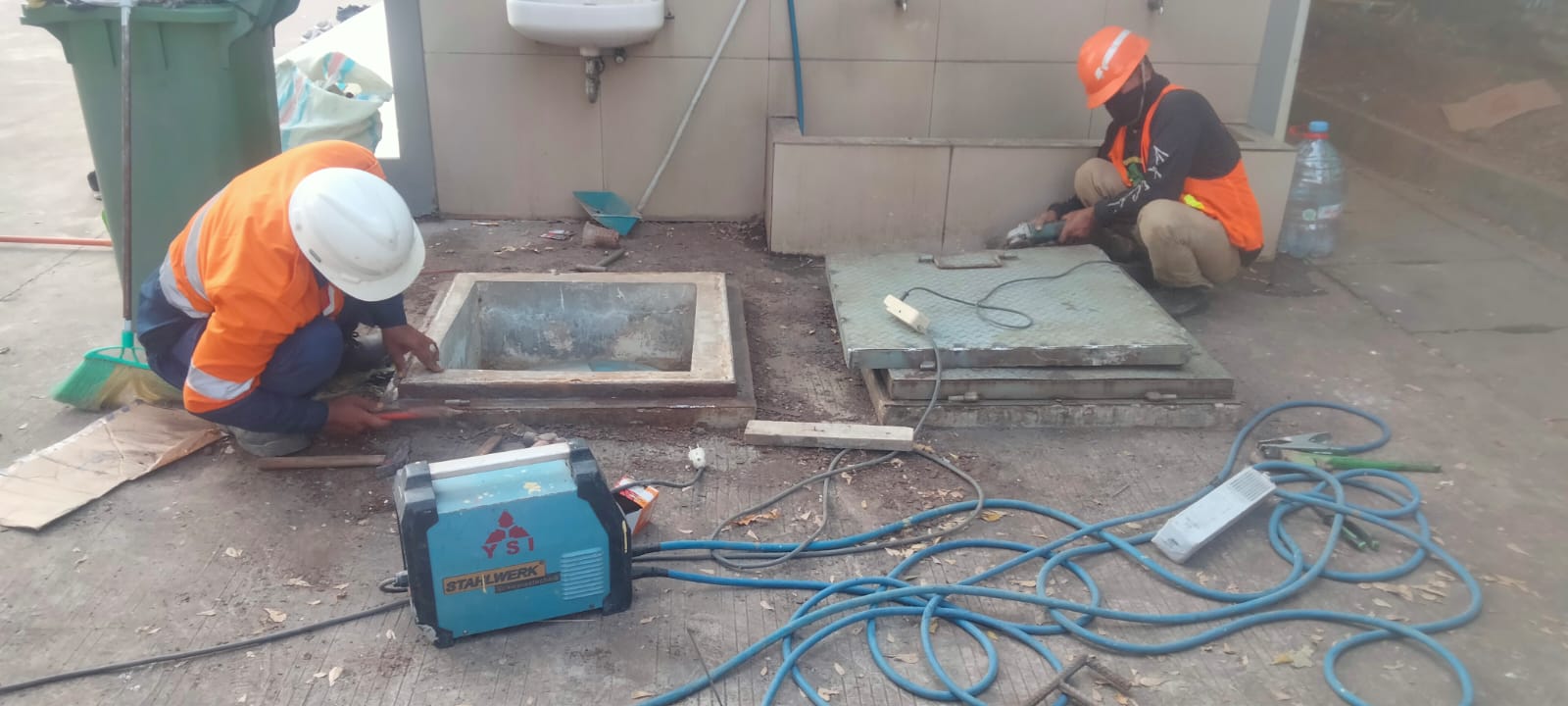

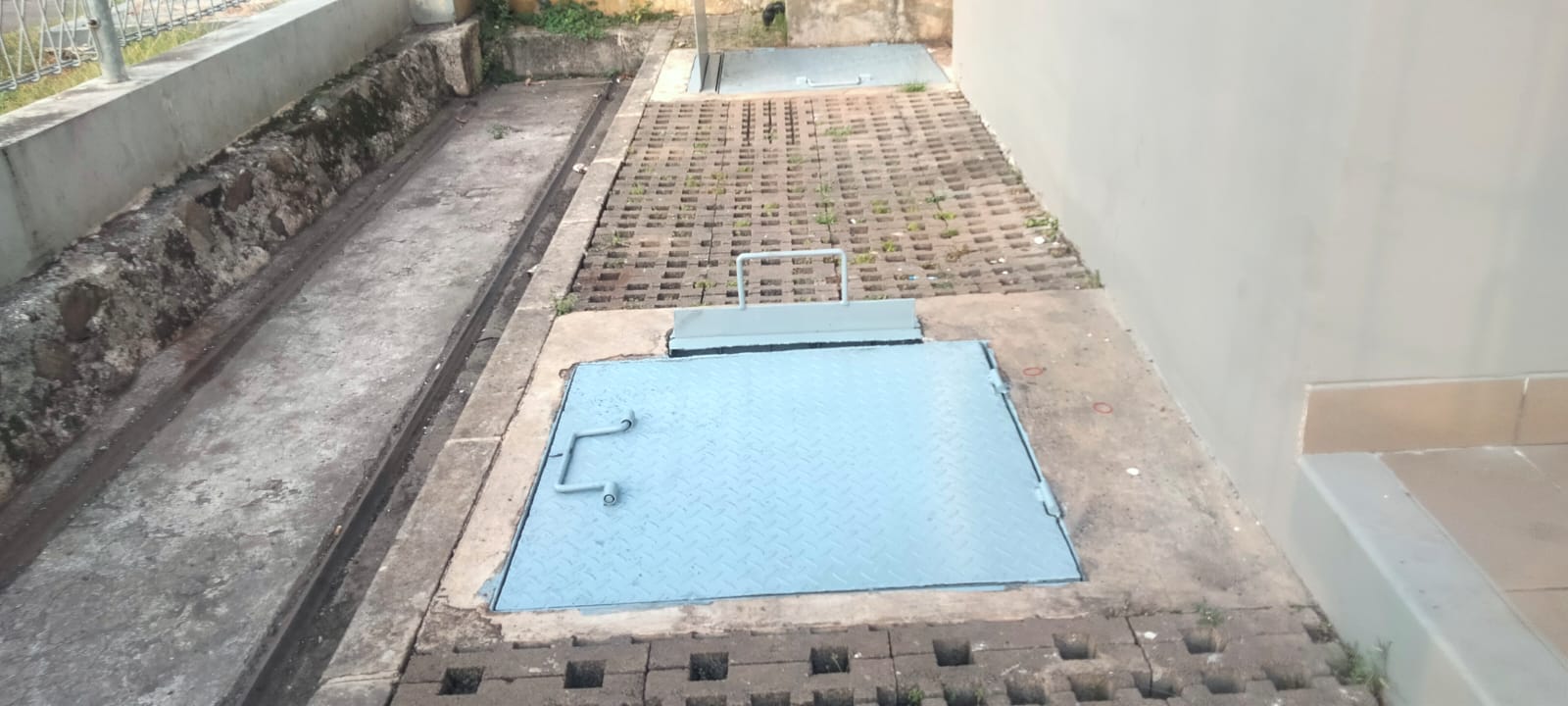

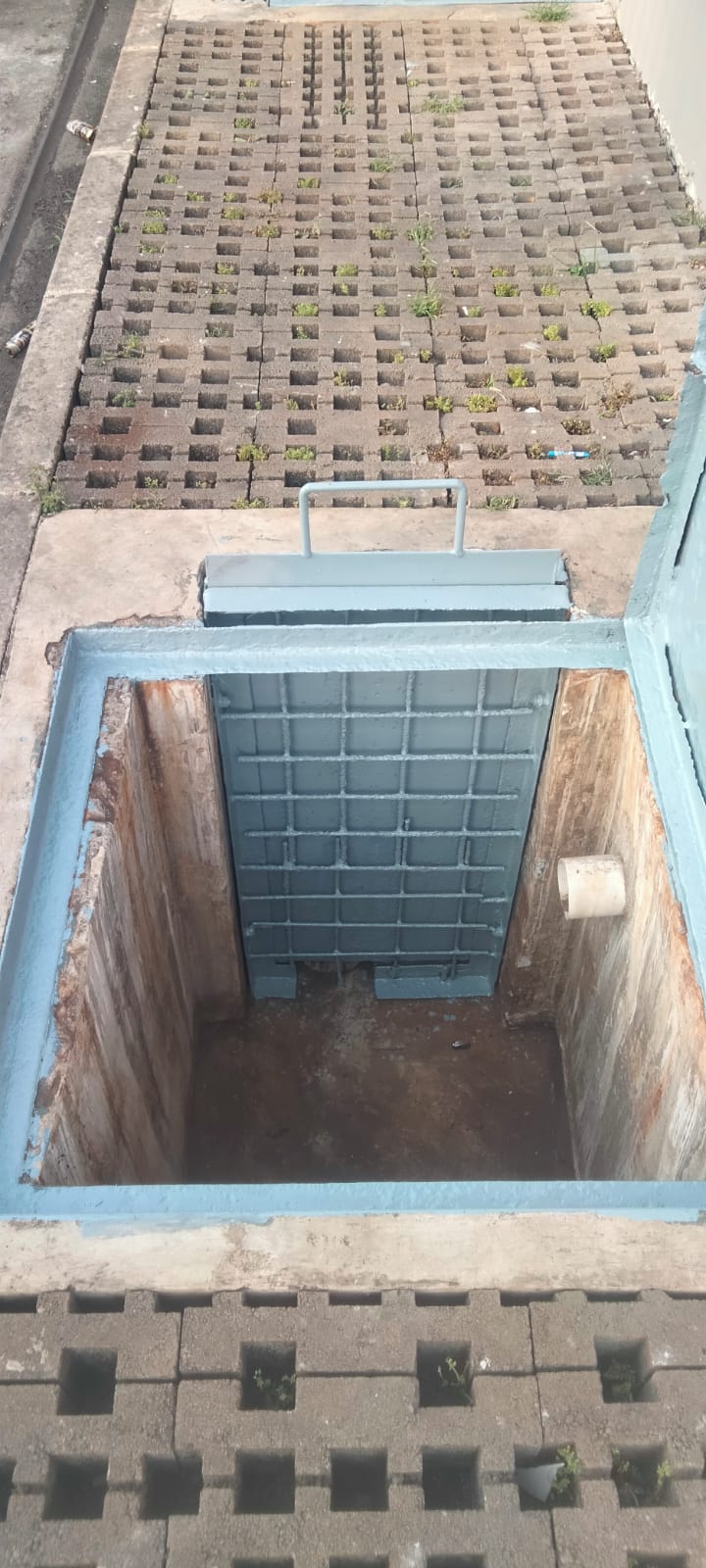

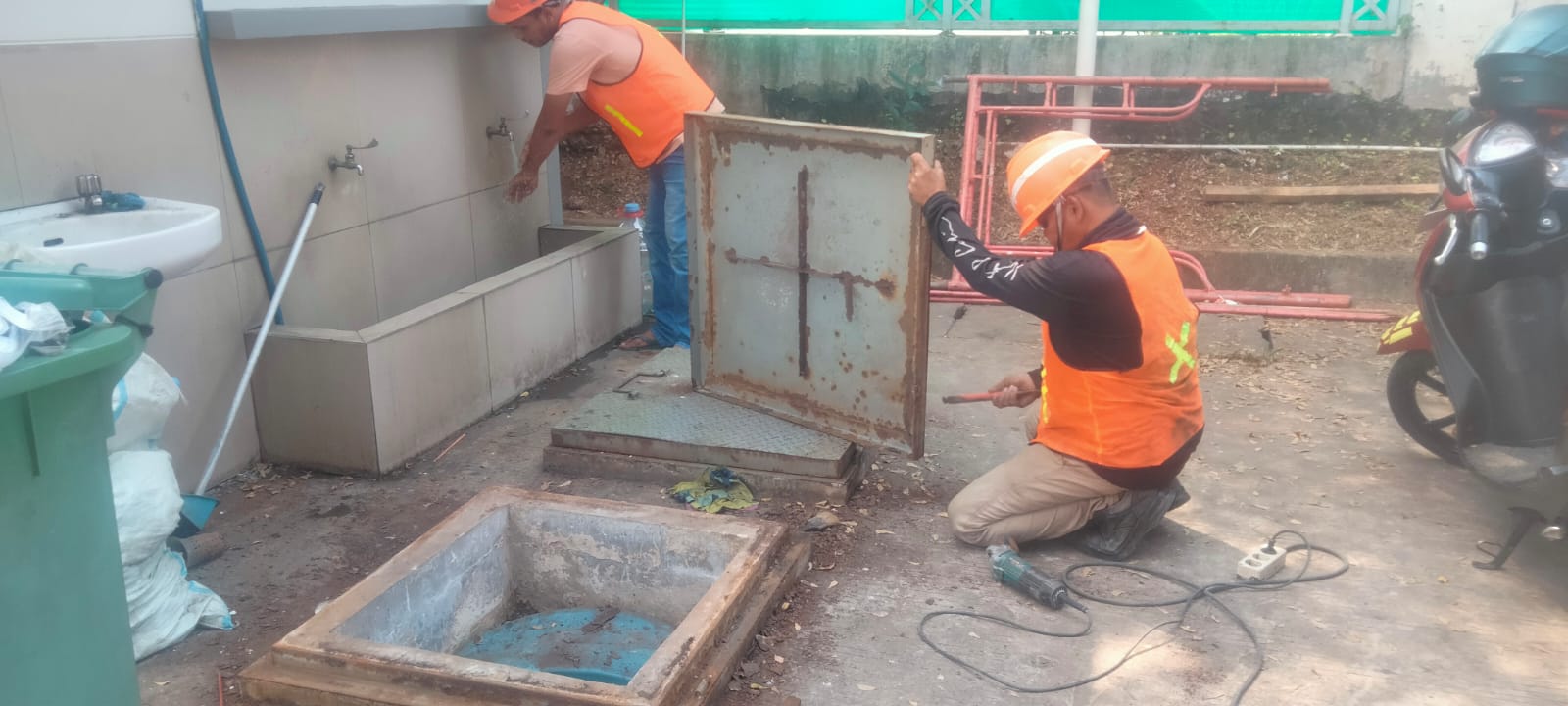

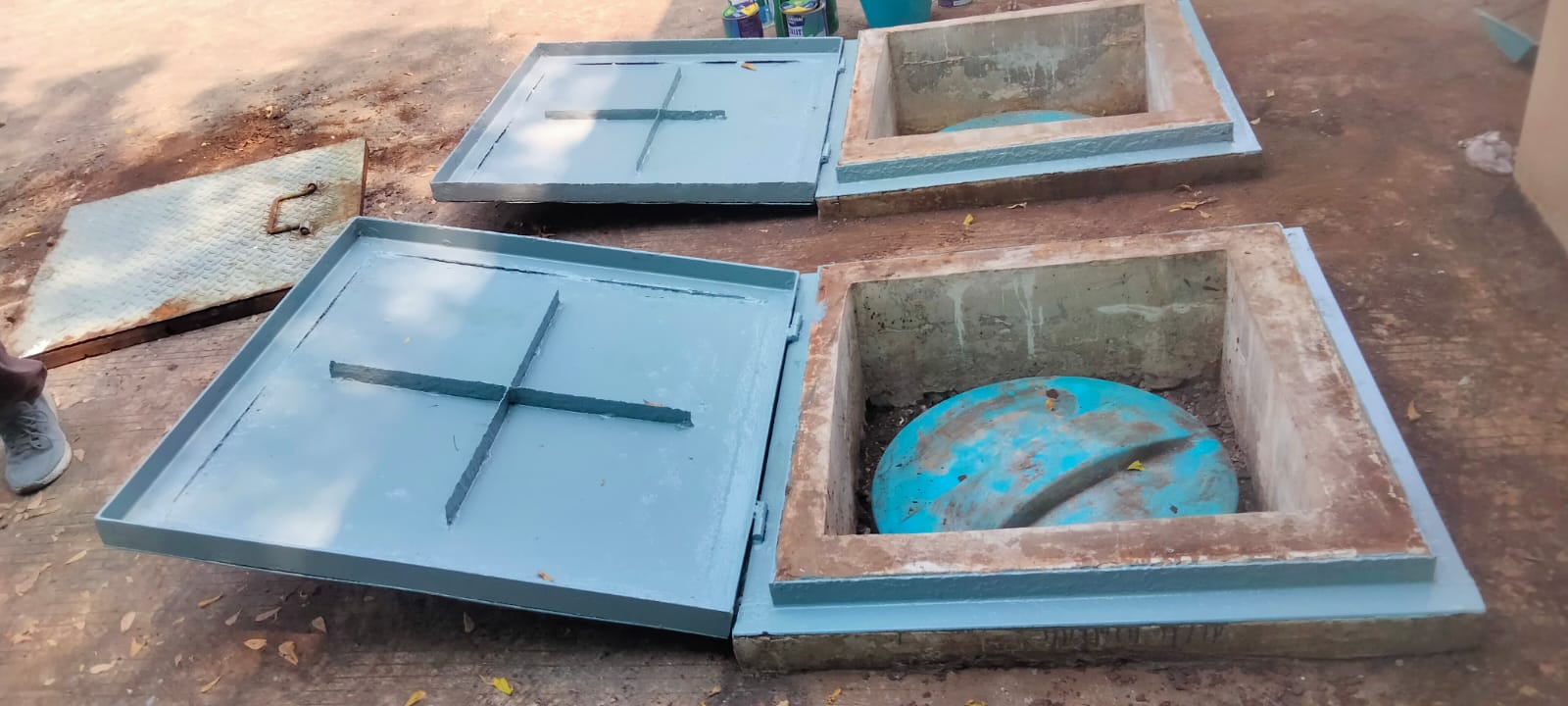

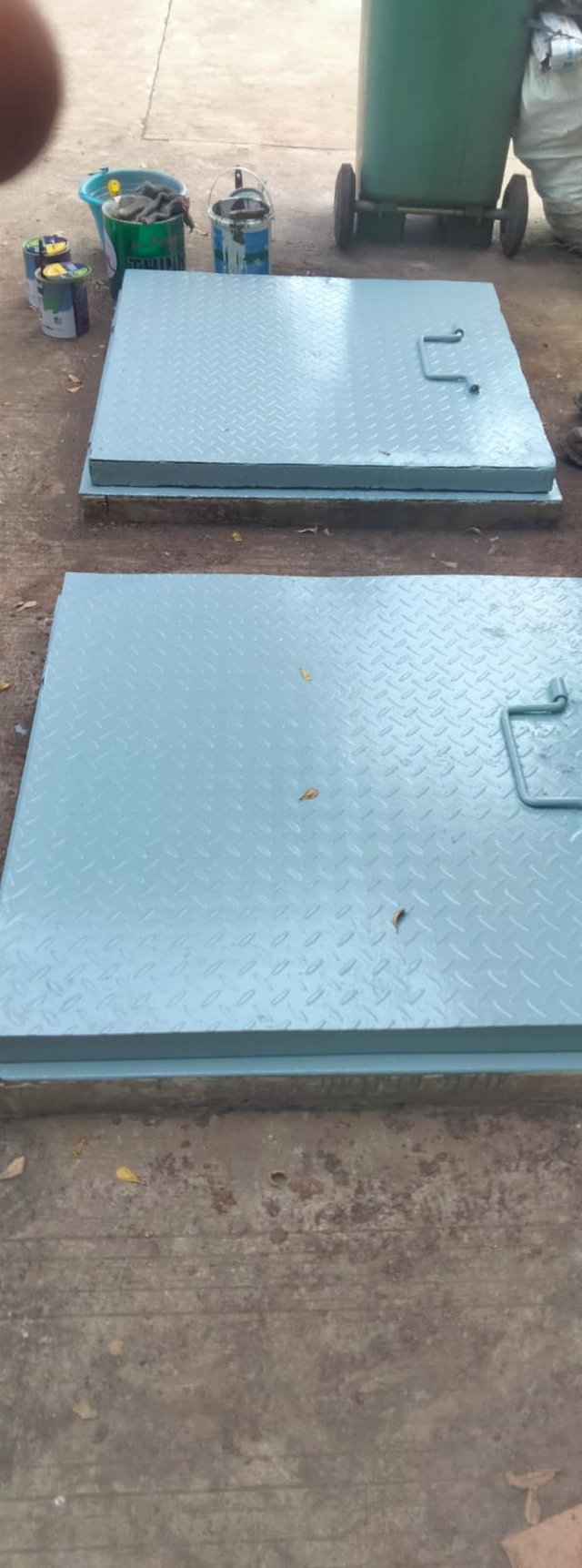

Perbaikan Bak Kontrol (6 foto)
Dokumen Proyek
Gambar teknis proyek tersedia untuk klien & mitra — dilindungi kata sandi (lapis ganda: akses web + enkripsi PDF). Hubungi Mandalika untuk mendapatkan akses.
Site Plan — Denah Tapak Proyek (A-001)
Gambar arsitektur site plan skala 1:500: site 160×60 m, gudang utama 128×44 m, kantor, fasilitas pendukung, drainase & akses ke JL. Selayar II (MM2100, Cibitung).
11 Mei 2020 · No. A-001Detail Lengkap
Unduh dokumentasi lengkap proyek termasuk spesifikasi teknis dan metode konstruksi.
Info Proyek
- Kategori
- Gudang
- Tahun
- 2026
- Lokasi
- Cibitung, Bekasi
- Foto
- 64
